(1)GSM发射射频电路原理解析
　　

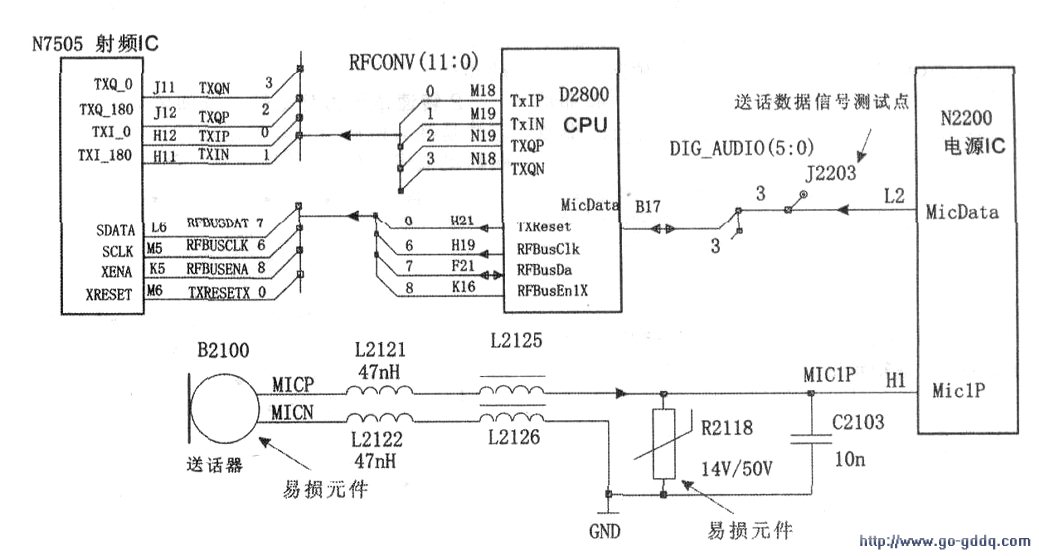

　　手机发射电路是指从手机送话器开始到天线之间的电路。实际上手机发射的目的就是将话简语音信号经手机天线发送到基站，经基站控制后到对方手机接收，完成收发的过程，最终实现通话。因此要先找到送话器电路，送话器就足麦克风，通常用MIC英文标示，如下图所示，有一个带育英文MICP、MICN标示的元件B2100．即表示本机的送话器，这里也就是发射电路的起点了。

　　送话器B2100将声音信号转变成电信号后，经电感1,2121、L2122、L2125、L2126低通滤波，保护电阻R2118、滤波电容C2103届，送到电源ICN2200的Hl脚。维修时可在送话器上测量供电为2.OV左右，如果没有此供电，重点检查L2121、L2122、R2118和C2103及电源lCN2200（虚焊）等元件。应急维修时，可从其他供电上借一个2.OV电压接到送话器上排除故障。

　　送话器将话音电信号送到电源IC的Hl脚后，进行音频放大．模数A/D转换成数字音频信号后，再进行语音编码形成话筒语音数据信号MicData从电源ICN2200的L2脚输出．送到CPUD2800的B17脚输入，在CPU内部进行音频编码、交织处理、信道编码、数模D/A转换后，变成发射基带IQ信号从M18脚、M19脚、N19、N18脚脚输出，送到射频ICN7505的H12·脚、Hll脚、J12脚、J11脚输入，在射频IC内部进行发射调制处理，即上变频处理。要实现上变频处理，这里必须有一个产生发射载波信号的电路．即发射压控振荡电路，此电路已经集成在射频lCN7505内部。

　　发射本报中的分频器（程控分频器）同样也是受CPU控制的，在图25中明显可以看到，在射频ICN7505的L6脚、M5脚、K5脚、M6脚分别标示发射射频数据信号RFBUSDAT、发射射频时钟信号RFBUSCLK、发射射频启动信号RFBUSENA、发射射频复位信号RXRESETX等．分别来自于CPU的F21脚、H19脚、K16脚、H21脚，作用都是控制射频IC内部的程控分频嚣。由此可以看出，如果发射上变频信号输出不正常，不但与射频IC本身有关，实际上与CPU也有关！

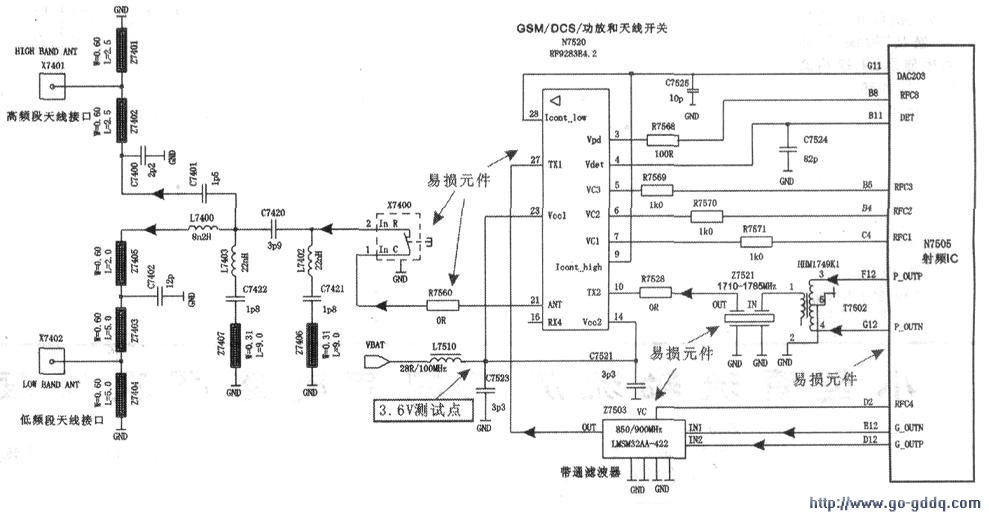

　　当射频lCN7505内部发射vco工作正常后，送到发射射频lC的vco信号经分频后作为TX基带IQ的调制信号有两路（如下图所示）：一路是880MHz~915MHz+TXIQ（900M频段）．从射频ICN7505的E12脚、D12脚输出，经带通滤波器27503后送到GSM功放和天线开关N7520的(27)脚，在其内部进行发射功率控制、信号放大及频段切换后，再从其(21)脚输出，经R7560（可短接）、X7400（容易损坏，可以短接）、C7420、L7400、27405、27403后送到低频段天线接口X7402，从天线发射出去。

　　二路是1710MHz_1785MHz+TXIQ（1800M频段）．从射频lCN7505的F12脚、G12）脚输出，经T7502耦合、带通滤波器27521、R7528后送到GSM功放和天线开关N7520的(10)脚，在其内部进行发射功率控制、信号放大及频段切换后，再从其(21)脚输出，经R7560（可短接）、X7400（容易损坏，可以短接）、C7420、C7401、27402后送到高频段天线接口X7401．从天线发射出去。完成从送话器到天线发射的完整处理过程。

　　功放和天线开关lCN7250．是手机射频电路的关键元件，若损坏将导致手机出现无信号、信号时有时无、不能发射、信号“跳水”等故障。

　　所以手机出现这一系列故障，首先需要考虑的就是功放IC，再考虑其他元件。如何判断功放lC正常工作呢？功放工作必须满足四大基本条件：

　　第一：功放供电．功放供电都采用电池电压VRAT3.6V来提供，只要在功放lC上看到有VBAT或者VCC的英文，就表示功放lC的供电。见下图．功放和天线开关lCN7520的(14)脚、(23)脚都分别标示有Vcc1、Vcc2，表示是供电脚，是由VBAT3.6V电压都经过L7510、C7521、C7523等元件构成的供电滤波电路提供。如果其中的电感元件L7510开路，就会导致功放不工作，即手机不能发射故障，这时短接即可解决。如果其中的电容C7521、C7523等元件短路或者漏电．将导致手机加电就大电流或漏电故障，应急维修可将其拆除，但最好还是找同规格的电容代换。

　　第二：功放必须良好接地，在更换功放lC时，发现都是很多接地引脚，主要目的是手机在发射时，发射电流往往高达350mA以上，由于电流较大，通过功放lC的发热就不断增强，这时需要较大范围的接地来帮助散热，以减少功放损坏的几率。

　　第三：功率控制要正常。手机GSM900频段最大发射功率33dBm，最小发射功率5dBm，其平均发射功率为28.9dBm。为了确保手机达到这样的发射功率，必须进行自动控制，而这个控制必须通过功放输出的功率进行取样反馈，由射频IC内部的功率控制电路来实现。同时，这个功率控制电路还要受到功放lC输出的功率检测信号及检测开关的控制。功率检测信号常用Vdet来表示，检测开关信号通常用vpd来表示（参见下图）。功率检测信号是从功放和天线开关lCN7520的(4)脚输出，经C7524滤波后送到射频IC的Bll脚。而检测开开关信号是从功放和天线开关ICN7520的(3)脚输出，经R7568后送到射频IC的B8脚。功率检测信号、检测开关信号、取样反馈信号送到射频IC．在射频1C内部进行功率检测与比较控制。经过功率检测与比较控制的信号从射频IC的Gll脚输出，经滤波电容C7525后送到N7520的(9)脚和(28)脚，控制功放发射功率的大小，保持与基站的发射功率同步，保证手机的正常发射。

　　第四：信号的输入和输出。功放的作用就是将输入的信号进行放大。功放和天线开关N7520的(10)脚(TX2)是GSM发射信号输入（1800M频段）、(27)脚(TXl)是GSM发射信号输入（900M频段）．发射信号均从(21)脚输出(ANT)。

　　满足以上四个条件后，功放才能实现正常的功率放大作用。在维修手机无发射故障时．可先加焊或更换功放，然后再检查其四个工作条件。
