1．接收射频电路原理
　　
　　诺基亚BB5系列N96手机射频电路相对比较复杂，它包括了两个重要的网络：GSM和WCD-MA网络。下面先讲解诺基亚BB5系列N96手机CSM射频电路原理。

　　(1)GSM接收射频电路原理解析
　　
　　诺基亚N96手机接收与发射分别采用了不同的射频芯片：N7505(射频JC．型号为AH-NEUS204A)、N7520（天线开关及GSM功放lC，型号为RF9283E4.2，二合一集成）、N7590（射频供电IC，型号为LM3206TLX_NOPB）。

　　要分析手机的接收射频电路原理，必须先找到手机的天线位置，通常天线的符号都是用ANT英文表示。仔细查看下图的左上边有标示：

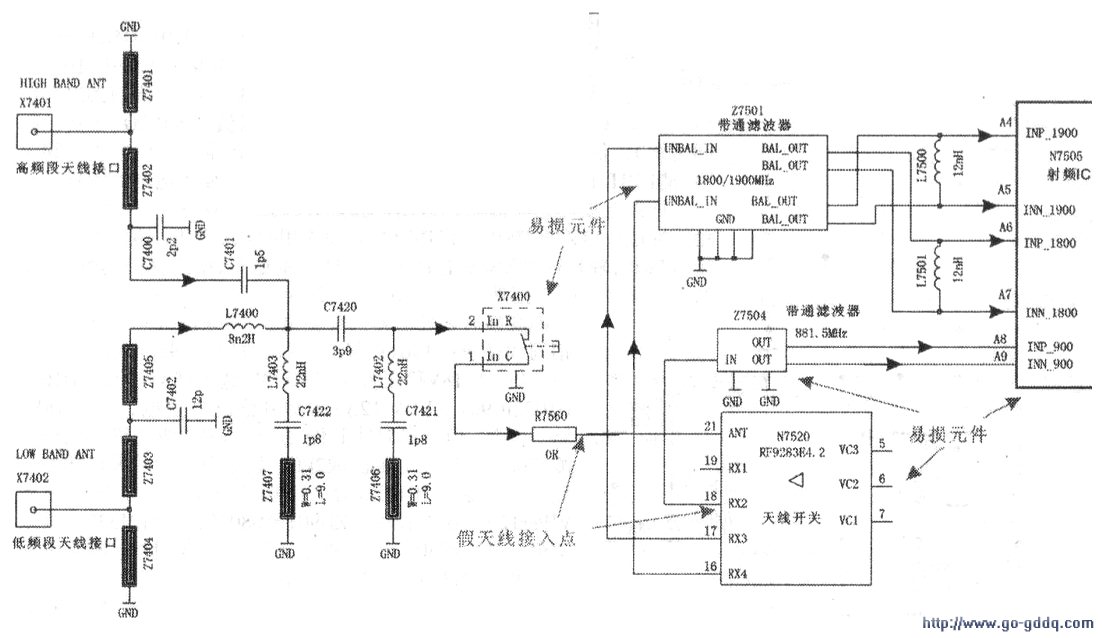

　　X7401(HICHBANDANT)、X7402(LOWBANDANT)．都有一个ANT，就是手机射频高频段天线和低频段天线之意（为了缩小篇幅和方便理解，图19是经浓缩整理后CSM接收电路原理图)，说明这里就是我们要找到的起点。但找到起点，我们又该如何进行分析呢？

　　“顺藤摸瓜”，可找到天线接口X7401、X7402分别经过27402、27403、27405、L7400、C7401、C7420、X7400（容易损坏，可以短接）、R7560（可短接）后连接到序号为N7520的(3)脚上，并且在此脚标示有一个ANT．说明它正是天线信号的输入脚，同时也说明N7520正是本机的天线开关。、天线开关主要用于完成手机接收和发射转换的开关。开关(21)脚输入的信号从N7520的(16)、(17)、(18)等脚(RX2~RX4)输出。

　　从(18)脚输出的CSMRXN7505射频IC信号经带通滤波器27504后，送到接收射频lCN7505的A8脚、A9脚，在射频lCN7505的A8脚、A9脚分别标示有INP_900和INN_900，这表示输入900MHz频段信号，其接收频率为925MHz~960MHz的高频载波信号；同理，1800/1900M频段接收信号也是通过桐同的天线接口、相关耦台元件后送到N7520天线开关(21)脚，然后分别从其(16)脚、(17)脚输出，经带通滤波器27501后，分四路从N7505的A4、A5、A6、A7等脚输入。从天线开关输入到射频lC的接收信号，首先必须经过高放、下变频（混频）、解调电路后，从射频ICN7505的K4脚、M4脚、lA脚、L5脚输出接收基带RXIQ信号，如下图所示。当然，射频lCN7505内部已全部集成了高放、下变频（混频）、解调等相关的电路。

　　诺基亚N96射频电路的大部分功能均集成在射频lCN7505内部，非常简洁，这就给我们维修射频电路故障带来“福音”，比如对于信号弱或无信号故障，只需更换N7505即可排除90%故障。

　　N7505内部的分频器（程控分频器）是受CPU控制的，其L6脚、M5脚、K5脚、M6脚分别为接收射频数据信号RFBUSDAT、接收射频时钟信号RFBUSCLK、接收射频启动信号RFBUSENA、接收射频复位信号RXRESETX等均来自于CPU。

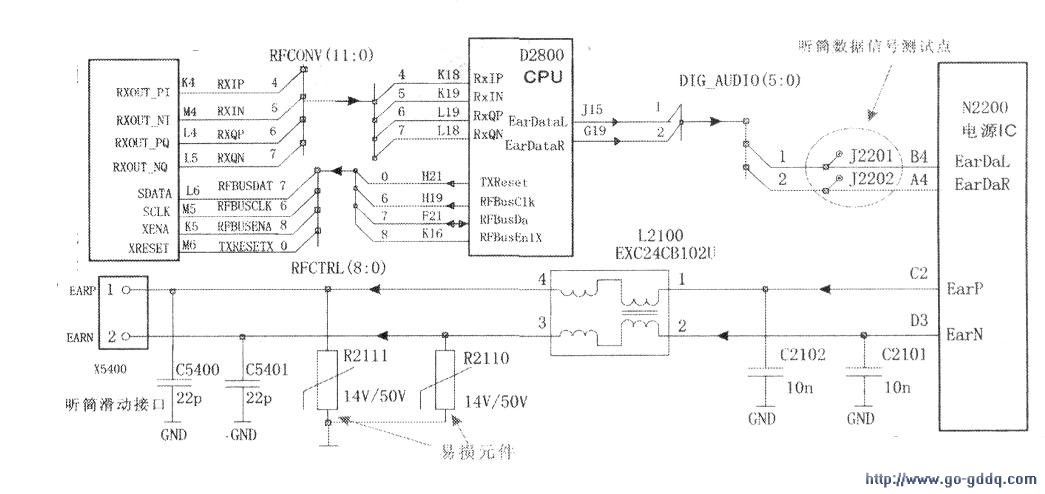

　　从射频lC的N7505的K4脚、M4脚、lA脚、L5脚输出的接收基带IQ信号，送到CPUD2800左中间的K18脚、K19脚、L19脚、L18脚，输入CPU的信号必须先进行模数(A/D)转换电路转换成数据IQ信号，然后再进行信道解码、解密、去交织处理后变成语音数据信号。从CPU的J15脚、C19脚送至电源lC的B4、A4引脚，首先经过语音解码、解密、D/A转换电路后，转变成模拟听筒语音信号，再经过音频放大电路，从电源lC的C2、D3脚输出听筒信号：经过滤波电容C2101和C2102摅波、耦合器L2100耦合、保护压敏电阻R2110、R2111、C5400和C5401滤波、滑动接口X5400后送到听筒，还原出对方的声音信号，完成手机从天线到听筒电路的整个接收过程（GSM网络接收信号处理全过程）。
