(2)WCDMA接收射频电路原理
　　
　　WCDMA全名是WidebandCode-DivisionMultipleACCess，中文译名为“宽带分码多工存取”．WCDMA源于欧洲和日本几种技术的融合。WCDMA采用直扩(MC)模式，载波带宽为5MHz．数据传送可达到每秒2Mbit（室内）及384Kbps（移动空间）。它采用MCFDD双工模式，与2G和CSM网络有良好的兼容性和互操作性。

　　其优势在于CSM的广泛采用能为其升级带来方便，因此，倍受各大厂商的青睐。WCDMA采用最新的异步传输模式(ATM)微信元传输协议，能够允许在～条线路上传送更多的语音呼叫，呼叫数由现在的30个提高到300个，在人口密集的地区线路将不再容易堵塞。另外．WCDMA还采用了自适应天线和微小区技术，大大地提高了系统的容量。

　　WCDMA和CDMA其实是两个完全不同的概念，WCDMA是平时我们说的3C的一个网络标准。

　　3C是英文3rd Generation的缩写，指第三代移动通信技术。相对第一代模拟制式手机(1G)和第二代GSM、TDMA等数字手机(2C)，第三代手机是指将无线通信与国际互联网等多媒体通信结合的新一代移动通信系统。它能够处理图像、音乐、视频流等多种媒体形式，提供包括网页浏览、电话会议、电子商务等多种信息服务。为了提供这种服务，无线网络必须能够支持不同的数据传输速度，也就是说在室内、室外和行车的环境中能分别支持至少2Mbps（兆字节／秒）、384kbps(干字节／秒)以及144kbps的传输速度。

　　WCDMA网与GSM网射频不同，不过其射频电路原理却基本相同。在N96手机的接收电路中，仍与GSM共用天线接口、天线开关N7520和射频lC N7505．即其高放及其混频电路也全部集成在与GSM同一个射频lC里边，下面我们来具体分析它的工作原理。

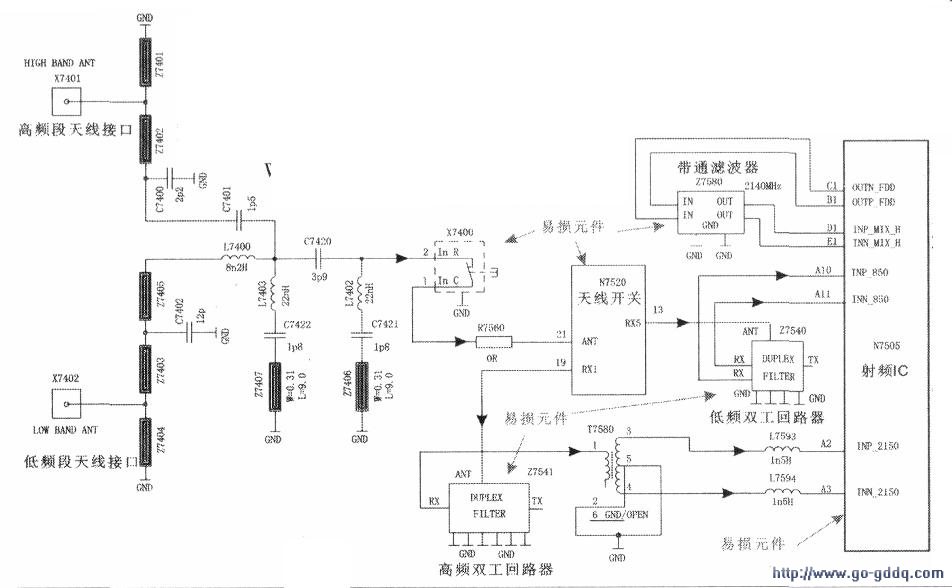

　　N96手机的WCDMA接收电路原理如下图所示，该电路有高、低两个接收频段。

　　第一，高频段信号接收流程：WCDMA高频段信号从天线接收下来，经天线接口X7401、27402、C7401、C7420、X7400（容易损坏，可以短接）、耦合电阻R7560（如果开路，可以短接处理）后，送到天线开关N7520（也称为双工滤波器）的(21)脚。经开关切换后从其(19)脚输出，直接经过高频双工回路器27541、耦合器T7580后，从T7580的(3)、(4)脚输出，经过L7593、L7594滤波后分别送到射频lC N7505的A2脚、A3脚。同样在射频IC里边进行高频放大，然后从射频IC的CI脚、Bl脚输出，经27580带通滤波器（该滤波器频率为2140MHz，只能让2140MHz信号通过），滤波后又回到射频lC的Dl脚、El脚。高频段混频后的信号经过解调电路，然后输出接收基带IQ信号送到CPU D2800处理，再送到电源lC N2200完成音频处理及其放大后送到听筒，完成WCDMA网信号高频段接收的整个过程。

　　第二，低频段信号接收流程：WCDMA低频段信号从天线接收下来，经天线接口X7402、27403、27405、L7400、C7420、X7400（容易损坏，可以短接）、耦合电阻R7560（如果开路，可以短接处理）后，同样送到天线开关N7520（也称为双工滤波器）的(21)脚输入，经开关切换后输出，从其(13)脚输出，直接经过高频双工回路器27540后，分别送到射频ICN7505的Al0脚、All脚。同样在射频IC里边进行放大、混频、解调等电路，输出接收基带IQ信号送到CPUD2800处理，然后再送到电源lCN2200完成音频处理及其放大后送到听筒，完成WCD：MA网信号低频段接收的整个过程。
