(1)稳压原理简述沪
　　

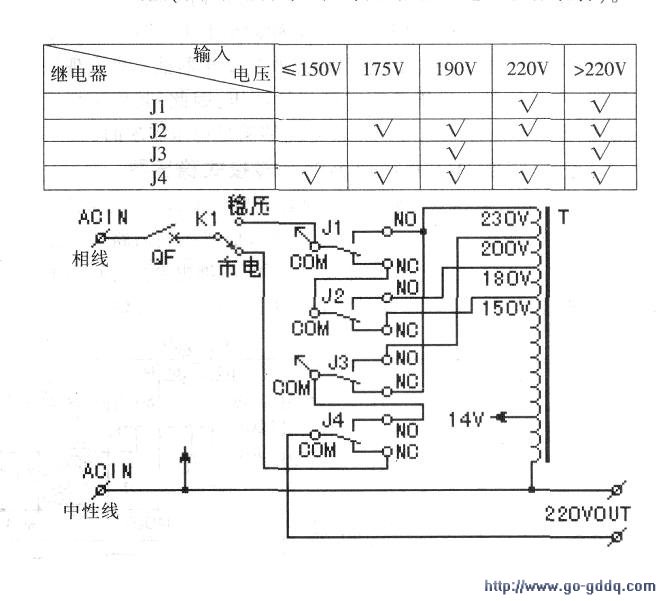

　　鹿牌ASP-5kVA转接式稳压器的控制电路原理图见上图．一次主回路图见图下图。通电工作时四只继电器的吸合情况见下表（下表中的符号“、&raDIC;”表示相应继电器动作吸合）。根据图下图和下表中记录的继电器动作规律分析其稳压过程。开关Kl掷向“市电”一侧时，稳压器输出电压与市电输入电压相同。开关Kl掷向“稳压”一侧时，稳压器进入稳压工作状态。当市电电压低于下图0V时，继电器J1—J3均不吸合，输入电压接在变压器T的下图0V抽头上：经开机5分钟延时后继电器J4吸合，变压器T的230V抽头电压通过J3、J4触点送往输出端，显然输出电压得到大幅度提升。当输入电压达到175V时，J2、J4吸合，输入电压接到180V抽头上，这时输出电压也被提升，但幅度比上一种情况要小。当输入电压在190V左右时，J2、J3、J4吸合，输入接在180V抽头上．输出电压则从200V端引出，电压提升约二十伏。当输入电压在220V左右时，Jl、J2、J4吸合，市电输入与稳压器输出端经Jl、J3、J4触点直接连通，输入电压不经升压和降压直接送到输m端。当输入电压超过220V时，JI—J4均吸合，输入接至230V抽头，输出电压从200V抽头引出，呈降压态势。J4用于开机延时送电和过电压保护。下面分析上图电路是如何控制四只继电器按上述规律动作而实现稳压的。

　　(2)稳压用继电器动作过程
　　
　　参见上图和图下图。变压器T的14V抽头电压经D1—D3整流和Cl滤波后给J1—J4四只继电器线圈供电，由R12和DW1组成的稳压电路为印制板上的其他电路供电。A1—A4是四运放LM324（在这里用作电压比较器）。R17~R19组成的分压回路，以及R13、R14组成的分压回路．给比较器A1—A3提供基准电压：其值按A2、A3、Al的顺序依次增大，因此RP1中间头送来的取样电压高低变化时（这里的取样电压，是对市电输入电压的取样，市电输入电压加在继电器Jl-COM公共端，经D4整流、C3滤波、RP1调整获得取样电压）．会出现下表所示的继电器动作规律：比较特殊的是市电输入为220V左右时，Jl吸合，由于R22和Dl0的反馈作用，将使A3基准电压升高，所以J1吸合时J3释放。此后如果市电电压继续升高，取样电压相应升高，仍然会使J3处于吸合状态。

　　(3)开机保护电路
　　
　　该稳压器通电瞬间J1—J4均释放，变压器T处于大幅升压状态，其14V抽头电压会很高，有可能危及电路元件安全，为此设计了开机保护电路。14V端的电压经D5整流、C2滤波，R3、R4分压，击穿稳压管D6．电压送到VI的发射极；由于Rll、C4的充电时间常数很大．Vl基极在开机瞬间电压较低，因此Vl导通，抬高了RP1中间头上的电压，加到A1—A3的输入端，J1—J3迅速吸合，通过其触点对变压器抽头的转换连接，从而降低14V端的电压．14V端的电压降低后．Vl发射极电压随之降低，同时C4充电电压逐渐提高，致使Vl截止，继电器J1—J3进入正常的稳压动作程序．(4)开机延时与过压保护电路刚开机通电时．稳压管DW1输出的8.2V电压经R27向C9充电（长延时），或经开关K2及R28充电（短延时），当C9上电压足以击穿稳压管DW2时，V6、V7导通饱和，继电器J4动作吸合，稳压器输出端得电。如果因故致使稳压器即将送出的电压过高（即J3-COM公共端的电压），该电压经取样，由D7整流、C5滤波、RP2调整的过压信号使A4输出端变高．v5导通．C9经v5放电，最终使J4释放，输出端断电，保护了用电设备。
