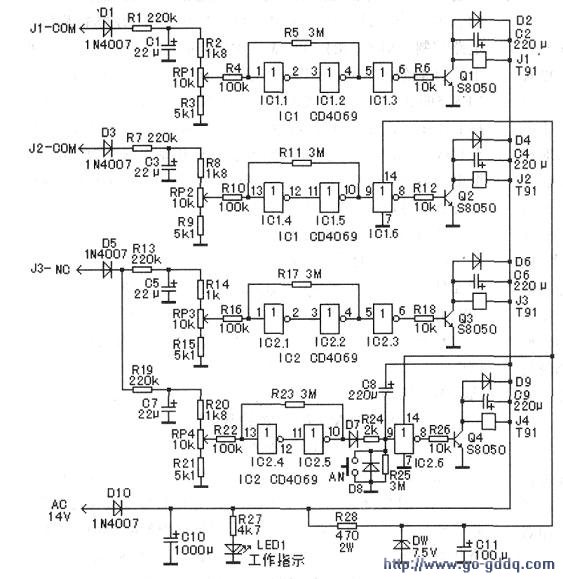

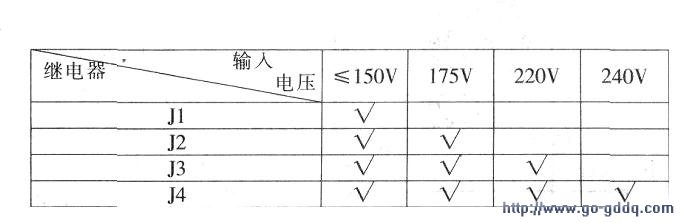

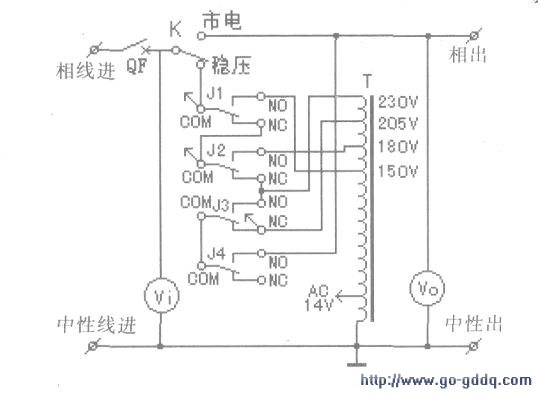

达通5kVA转接式稳压器的控制电路原理图见上图．主回路图见下图。稳压器有一个“市电”、“稳压”选择开关K．开关掷向“市电”侧时．稳压器的市电输入端与输出端是直接连通的，此时稳压器的稳压电路不工作。开关掷向“稳压”侧时，稳压电路开始工作。结合下图可定性分析其稳压原理：根据输入市电电压的高低，继电器J1、J2的触点用来选择输入电压在变压器T绕组抽头上的接人点，继电器J3的触点则选择稳压器输出电压的引出点。J4是开机延时继电器。下表是在不同输入电压时继电器动作的组合情况，对照下图和下表可见．稳压器在任何输入电压时均可输出最接近220V的输m电压．

　　
　　(1)控制电路的直流工作电源
　　
　　下图中变压器T有一个14V抽头．该电压经Dl0（见上图）整流．Cl0滤波后供给继电器J1～J4作驱动电源，同时．R28和DW稳压形成的7.5V电压供给集成电路IC1和IC2作T作电源。

　　(2)继电器JI~J3的控制电路
　　
　　由上图可见，J1—J3的控制电路几乎相同．区别仅在于取样电路的取样点不同．下面以Jl的工作过程为例分析其工作原理。Jl控制电路的取样点是继电器J1的COM端（该点已在下图中用斜箭头作出标记）．这里实际上是对市电输入电压进行取样。取样电压经Dl整流及RP1等元件分压后加到集成电路ICl(1)的输入端(1)脚（ICI是CMOS集成电路六反相器CD4069，即六非门电路）。CMOS非门电路的输入逻辑低电平和输入逻辑高电平各有一个门坎阈值电平，当输入电平低于低阈值电平时，非门输出端为高电平，当输入电平高于高阈值电平时．输出端为低电平。这里的CD4069正是基于这样一种逻辑关系而工作的。当因市电输入电压较低，例如低于150V时．ICl(1)的输入端(1)脚电压会低于低阈值电平（当然这也应是对电位器RP1进行适当调整的结果）．这时ICI(1)的输出端(2)脚为高电平．ICl(3)的输出端也为高电平．01饱和导通，J1动作，触点状态转换，使输入市电接人到T的150V抽头上．反馈电阻R5可使电路工作更稳定．使非门输出端状态的转换稍具迟滞性．继电器J2和J3的动作原理与Jl相同，只是它们的电压取样点不同。它们各白根据取样点的电压高低决定自己的动作与否。表1中的符号“、&raDIC;”表示相应继电器动作吸合。

　　(3)继电器J4的工作原理
　　
　　刚开机通电瞬间．C8使IC2(6)的输入端(9)脚为高电平，因此输出端(8)脚为低电平，Q4截止，J4不动作。随着C8经R25持续充电，(9)脚电平逐渐降低，当(9)脚电平低于输入逻辑低电平阈值时，IC2(6)输出端(8)脚反转为高电平，这时04饱和导通，J4动作吸合，其触点接通稳压器的输出电压．继电器J4的动作吸合须同时具备两个条件：一是开机后5分钟的延时已经结束，二是稳压器输出电压没有超过额定输出电压220V的1.1倍．即没有出现所谓过电压。IC2(4)用于检测过电压，其取样电压经RP4调整后，加到IC2(4)的输入端(13)脚，当稳压器输出电压等于或高于220V的1.1倍时．IC2(4)的(13)脚电平超过非门的输入逻辑高电平阈值，最终导致IC2(6)的输出端(8)脚为低电平，这样Q4截止，继电器J4线圈失电，稳压器的输出电压被切断。当稳压器的输出电压低于220V的1.1倍时，IC2(4)释放对J4的控制权。
