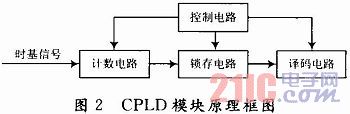

2．2．1 控制电路模块

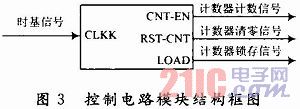

为实现控制功能，控制电路模块需输出三个信号：一是允许对被测信号计数的计数信号CNT-EN；二是将前1 s计数器的计数值存入锁存器的锁存信号LOAD；三是为下一个周期计数做准备的计数器清零信号RST-CNT。上述三个信号产生的顺序是：先提供计数信号，这种信号使计数器在1 s内计数，即周期为2 s的信号；接着是提供锁存信号，这种信号对计数值进行锁存，与计数信号反向；最后是发出清零信号，这种信号可对计数器清零。计数器清零结束后又可重新计数，计数进入第二个周期。控制电路模块实际上是一个控制器，它需要一个周期为1 s的信号作为产生并控制控制器输出的时基信号CLKK。控制电路模块中各信号符号及端口功能如图3所示。
2．2．2 计数电路模块
计数电路模块将对被测信号进行十进制计数。它虽然由6个十进制计数器组成，但采用CPLD后，设计时只要先制作单个十进制计数器，然后再将多个结构相同的单个十进制计数器在CPLD内部进行连接就可组合成一个完整的计数电路模块。为实现其功能，十进制计数器需要设置三个输入端：即被测信号输入端CLK、计数器状态清零端RST和计数器工作使能端ENA。

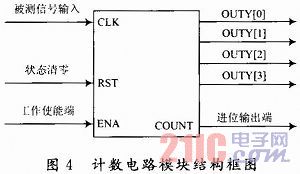

需要设置四个输出端，即OUTY[0]，OUTY[1]，OUTY[2]和OUTY[3]，由这四个输出端输出4位二进制代码来表示十进制数。同时，还需要设置进位输出端COUNT。需要设置四个输出端，即OUTY[0]，OUTY[1]，OUTY[2]和OUTY[3]，由这四个输出端输出4位二进制代码来表示十进制数。同时，还需要设置进位输出端COUNT。设置进位输出端COUNT是因为单个十进制计数器只能表示被测信号频率在个、十、百、千等位中的一个数位的数据。被测信号的频率是从个位计数器开始计数的，被测信号变化一次，个位计数器输出加1，当被测信号变化10次时，个位计数器输出为0，而十位计数器输出加1，当十位计数器计满10次时，十位计数器输出为0，而百位计数器输出加1，依次类推，直至千位、万位或更高位。上述十进制计数器都是满10进1，且进位时计数器清零并重新计数。计数电路模块中的单个计数器符号及端口功能如图4所示。
