开关电源电感器是开关电源设备的重要元器件，它是利用电磁感应的原理进行工作的。它的作用是阻交流通直流,阻高频通低频(滤波)，也就是说高频信号通过电感线圈时会遇到很大的阻力，很难通过，而对低频信号通过它时所呈现的阻力则比较小，即低频信号可以较容易的通过它。电感线圈对直流电的电阻几乎为零。

      本文将阐明为非隔离式开关电源(SMPS)选用电感器的基本要点。所举实例适合超薄型表面贴装设计的应用，像电压调节模块(VRM)和负载点(POL)型电源，但不包括基于更大底板的系统。

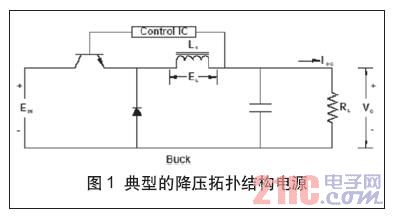

      图1所示为一个降压拓扑结构开关电源的架构，该构架广泛应用于输出电压小于输入电压的开关电源系统。在典型的降压拓扑结构电路中，当开关(Q1)闭合时，电流开始通过这个开关流向输出端，并以某一速率稳步增大，增加速率取决于电路电感。根据楞次定律，di=E*dt/L，流过电感器的电流所发生的变化量等于电压乘以时间变化量，再除以这个电感值。由于流过负载电阻RL的电流稳定增加，输出电压成正比增大。

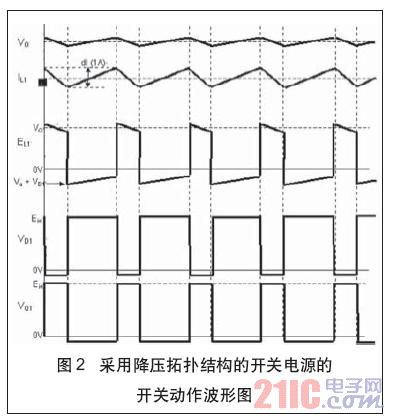

      在达到预定的电压或电流限值时，开关电源控制集成电路将开关断开，从而使电感周围的磁场衰减，并使偏置二极管D1正向导通，从而继续向输出电路供给电流，直至开关再度接通。这一循环反复进行，而开关的次数由控制集成电路来确定，并将输出电压调控在要求的电压值上。图2所示为在若干个开关循环周期内，流过电感器和其它降压拓扑电路元件上的电压和电流波形。

      电感值对于在开关电源开关断开期间保持流向负载的电流很关键。所以必须算出保持降压变换器输出电流所必需的最小电感值，以确保在输出电压和输入电流处于最差条件下，仍能够为负载供应足够的电流。为确定最小的电感值，需要知道如下信息：

      ·输入电压范围

      ·输出电压及其规定范围

      ·工作频率(开关频率)

      ·电感器纹波电流

      ·运行模式：连续运行模式还是非连续运行模式

      下列公式用于计算降压变换器所需的电感值。
　　
      L1=Vo(1-Vo/(Vin-Von))/(f*dI)

      连续运行模式下：dI < 1/2I

      为了算出适用于开关电源整个运行条件的最小电感值，对参数值的选择必须能够保证在各项参数处于最不利组合的条件下，所选择的这一电感值仍能将纹波电流保持在特定的数值范围内。而针对降压型开关电源，其最不利组合条件为：输入电压和频率均处于各自的最低数值时。此外，还要将输出电压也取为其最小规定值，以确定能够保持正常调节功能所需的最低电感值。设计者可以按照自己所习惯的方式，对这些数值进行控制，以达到最差条件成立的状态。

      按照表1中所列出的数据，最小电感值计算如下：
