开关电源电感器设计要点
来源:本站整理  作者:佚名  2011-12-25 08:18:33

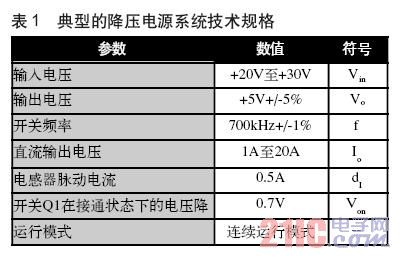

L1(min)=Vo(min)(1-Vo(min)/(Vin(min)-Von))/(f(min)·dI)

L1(min)=4.95V(1-4.95V/(20V-0.7V))/(693,000Hz * 0.5A)

L1(min)=10.6mh

因此,在开关电源这一具体应用中,电感器的电感值至少为10.6 mh,而其电流额定值也要在最低的20安培的工作电流之上,并保持足够的安全系数。而如果选择一个电感值低于此最小值的电感器,就将导致降压变换器可能无法在最大电流下将其输出电压保持在规定范围内。

将电感值确定以后,实际电感器的设计必须符合相关电气标准、系统尺寸和安装方式等限制。许多磁性元件供应商均提供各种型号的标准产品,可满足绝大多数的设计标准要求。但是,在设计中采用现货供应的标准产品,有可能导致电感器的性能和尺寸方面有所不足,并可能最终对产品的销售造成不利影响。而幸运的是,一些供应商能够提供必要的定制工程设计支持,以满足将特定电感值、电气性能和外形限制要求结合在一款完全成熟的产品上,促进设计的最优化。充分利用了业界的专业技术,从而最大程度地缩短了设计和测试的时间,加速开关电源产品的上市


上一页  [1] [2]
