基于超声测速技术的数字大气环境因素测量仪
来源:本站整理  作者:佚名  2011-12-25 08:19:59





3 系统硬件设计
3.1 MSP430的特点及所利用的功能

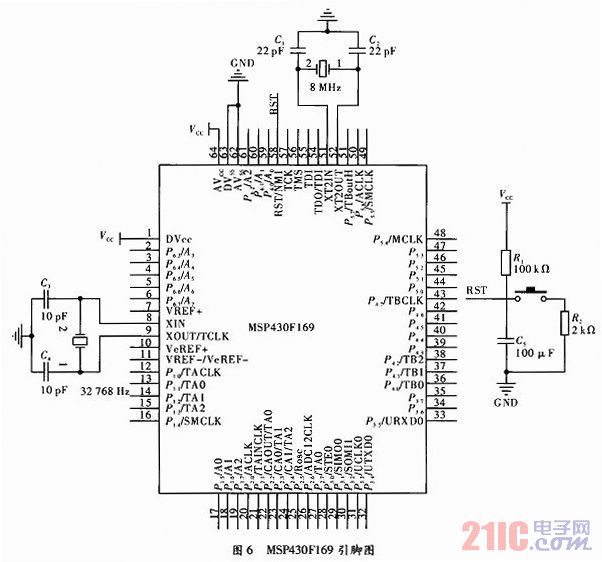

    设计选用MSP430F169这款超低功耗单片机,并且选择外部8 MHz晶振作为系统时钟和定时器时钟,精度可达0.125μs。所以时间测量精度高。MSP430F169的芯片引脚如图6所示。



3.2 超声波发射与接收模块的硬件设计
3.2.1 超声波发射电路

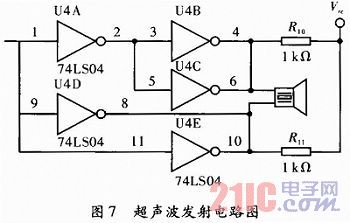

    超声波发射电路主要由反相器74LS04和超声波发射换能器T构成,发射控制端口输出的40 kHz的方波信号一路经一级反向器后送到超声波换能器的一个电极,另一路经两级反向器后送到超声波换能器的另一个电极,用这种推换形式将方波信号加到超声波换能器的两端,可以提高超声波的发射强度。输出端采用两个反向器并联,用以提高驱动能力。上位电阻R10、R11一方面可以提高反向器74LS04输出高电平的驱动能力;另一方面可以增加超声波换能器的阻尼效果,缩短其自由振荡时间。超声波发射电路原理如图7所示。



    压电式超声波换能器利用压电晶体的谐振工作。超声波换能器内部有两个压电晶片和一个换能板。当它的两极外加脉冲信号,其频率等于压电晶片的固有振荡频率时,压电晶片会发生共振,并带动共振板振动产生超声波;反之,如果两电极问未外加电压,当共振板接收到超声波时,将压迫压电晶片作振动,将机械能转换为电信号。
3.2.2 超声波接收模块

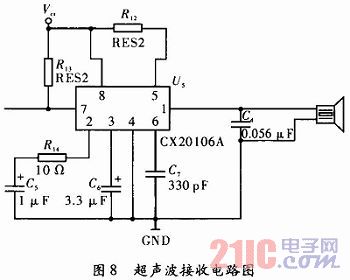

    CX20106A是一款红外线检波接收的专用芯片,常用于电视机红外遥控接收器。考虑到红外遥控常用的载波频率38 kHz与测距的超声波频率40 kHz较接近,可以利用它制作超声波检测接收电路,如图8所示。实验证明用CX20106A接收超声波,具有良好的灵敏度和较强的抗干扰能力。适当改变电容C4的大小,可以改变接收电路的灵敏度和抗干扰能力。



3.3 ZigBee无线传输模块
    无线发射模块选用TI公司CC2430芯片,为核心的构建了一个无线智能系统。该系统由协调器与众多终端节点组成,系统可对各监测点的风速和风向进行自动检测,同时将测量结果实时传输给协调器,协调器可根据设定的参量来控制终端节点和执行相应的操作。该发射系统具有低功耗、低成本、易于组网和维护等特点,这对测量山区、海洋、密林等地的风速尤为便利。

4 系统软件设计
4.1 超声波收发模块

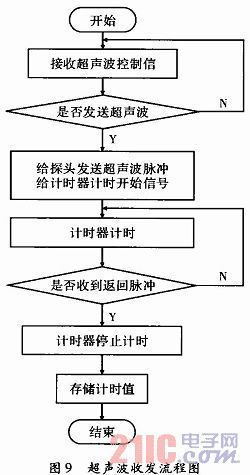

    超声传感器模块主要完成信号的转换,发送与接收超声波信号,便于MSP430处理系统能够收集到更准确信息。超声波发送脉冲信号由MSP430产生40 kHz的脉冲信号,在发射时,可采取每次连续发送10个周期的脉冲信号。接收到超声波收发控制发送的信号后,给发射探头发送超声波脉冲,接收到超声波返回信号第一个返回波,给计时器一个结束信号,计时器结束计时,计时器包括t12、t21,t34、t43 4个计时器。
