基于LED光强分布的摩托车信号灯配光设计
来源:本站整理  作者:佚名  2011-12-27 09:08:45



  引 言

  目前通用的摩托车制动灯光源仍然是白炽灯占主导地位,加上红色的配光透镜实现配光要求,其缺点是白炽灯易损坏,功耗大,寿命短,可靠性差,给道路交通带来安全隐患等。LED(发光二极管) 具备体积小、寿命长、低能耗等优势被逐步应用于机动车车灯光源。目前通用的L ED 摩托车信号灯的配光设计方案主要有三种:第一种是直接将多个食人鱼型L ED 排布成平面状密封在灯罩内,其缺点是相当一部分光处在国标配光屏幕要求的范围外,造成光能的浪费;第二种是采用多个球帽型L ED 排布成平面状密封于灯罩内再加上配光透镜配光,其缺点是一部分光经配光透镜折射、散射和吸收,造成灯具光效比较低;第三种是将多个食人鱼型L ED 排布成平面,经抛物型聚光器和配光透镜联合配光。其缺点是聚光器设计成本高,配光透镜光能损失较大。三种配光设计方案设计的LED 摩托车信号灯光效低,光能损失大,设计成本高。

  如果能够从理论上建立L ED 光强分布的数学模型,研究一种L ED 阵列的光强分布且无需聚光器和配光镜,使其满足国家标准,从而为L ED 摩托车信号灯设计提供一种新的快捷、实用的方法,具有重要的理论与实际指导意义。

  1  曲面LED 阵列的光强分布的数学模型

  1. 1  单个LED 光强分布的数学模型

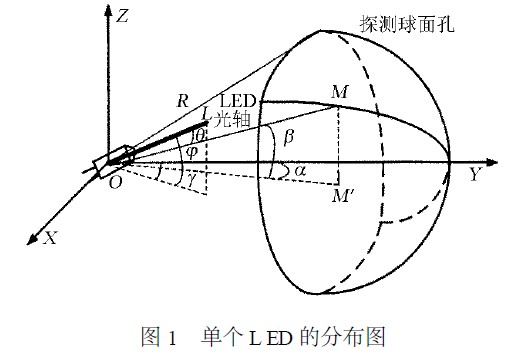

  首先建立单个L ED 光强的分布模型,如图1 所示。其中,探测球面中心为(0 ,0 ,0) ,半径为r ,α表示L ED 光源的水平方向角;β表示L ED 光源的垂直方向角;θ表示单个L ED 光线OM 与光轴OL 的夹角;φ表示L ED 光轴OL 与其在x y 平面投影的夹角;γ表示L ED 光轴OL 在x y 平面投影与Y 轴的夹角。

  单个LED的分布图

  则L ED 光轴对应的单位坐标为(co sφsinγ,cosφsinγ,sinφ) ,探测球面上M点的坐标( rcosβsinα,rcosβcosα, rsinβ) 。

  由此,L ED 光源的光强分布可以表示为I =I (θ) 或者I = I (α,β) 。

  而单个L ED 的光强分布不是理想的朗伯体,该分布可以表述为:



  当θ =θ1/ 2 时





  即



  由图1 可知,θ也可以表示为L ED 光轴对应的向量OL 与向量OM 的夹角,则



  则



  由公式(5) 可知,单个L ED 的光强分布与L ED在空间的倾斜角的垂直分量角φ和水平分量角γ有关,改变φ和γ就可以改变单个L ED 光强的分布。

  但是,由于单灯光强小,达不到摩托车信号灯的光强的国标要求,往往需要多个L ED 组合,而改变单个L ED 的倾斜角可以改变光强分布,因此可以进一步研究一种L ED 的曲面阵列排布的光强分布,进而用它来完成对L ED 摩托车信号灯的配光设计。

  1. 2  曲面LED 阵列的光强分布的数学模型

  当接受屏距离足够远时,多个L ED 组合形成的面光源可以简化为点光源,且相邻两个LED 之间的间距对曲面L ED 阵列的光强空间的影响可以忽略。则曲面L ED 阵列的光强分布只与L ED 的型号、L ED 的个数、以及单个L ED 倾斜角的垂直分量角φ和水平分量角γ有关。

  则光强函数表达式可以表述为:



  式中I 为LED 阵列的光强; in 为第n 种型号的单个LED 光源; N 为LED 光源的个数。

  根据公式(5) 则:



  由公式(7) 可知:改变γi 和φi , 可以改变曲面L ED 阵列的分布,通过合理的配置,无需附加反光杯或透镜就可以实现L ED 摩托车信号灯的配光设计。

  下面就以L ED 摩托车信号灯为例,介绍该方法的应用。

  2  曲面LED阵列的光强分布数学模型在LED 摩托车信号灯配光设计中的应用

  2. 1  摩托车信号灯的国家标准

  我国摩托车信号灯采用的标准是《摩托车光信号装置配光性能GB T17510 - 1998》,这个标准是针对传统白炽灯的规定,L ED 摩托车灯具的设计也只能继续沿用上述标准, 对于LED 摩托车信号灯的配光性能具体规定如下:

  在满足光度学二次平方反比定律距离确定的配光屏幕上,分布在范围为左右20°,上下10°的椭圆形区域内的测试点,光强要求在一定的范围之内,且满足如图2 中的分布。

[1] [2]  下一页
