三、"pctoLCD2002”软件使用方法
程序中“字符点阵数据表”中的数据是由“pctolcd2002”软件生成的,下面介绍使用pctolcd2002生成3个x2行的汉字点阵数据的方法:
1.启动pctolcd2002软件,“模式”设为“字符模式”。字宽和字高设为16x16。“选项”中的“自定义格式”选择“C51”格式.其他默认即可。

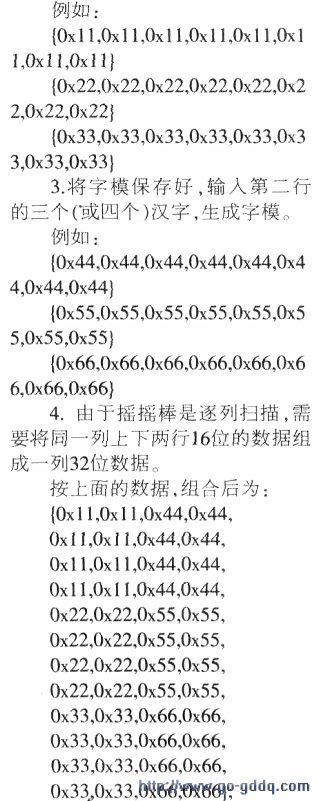

2.输入第一行的三个(或四个)汉字,生成字模。
5.将数据替换,如每行显示4个汉字则修改程序for(i=O;i<48;1++)为for(i=O;k64;1++)
四、小结
本文将使用单片机对摇动显示进行实例化,设计一个LED摇动显示器来显示文字、图像等信息。掌握利用8051型单片机对发光二极管阵列进行摇动控制的方法。
输出信号频率的控制通过单片机来实现,用摇动传感器检测当前摇动状态,用32个发光二极管进行不同频率的亮灭刷新,通过手动摇动可显示输出文字及图案等信息。
当进行摇动时,由于人的视觉暂留原理,会在发光二极管摇动区域产生一个视觉平面,在视觉平面内的二极管通过不同频率的刷新,会在摇动区域内产生图像,从而达到在LEDPART1该视觉平面上传达信息的作用。
