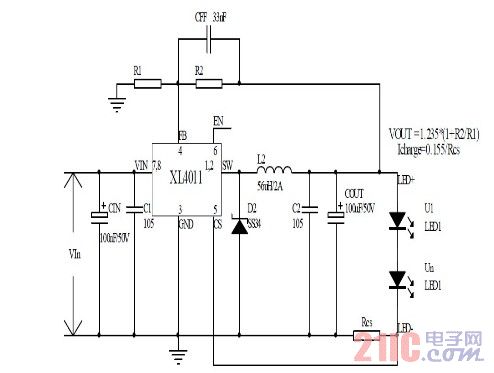

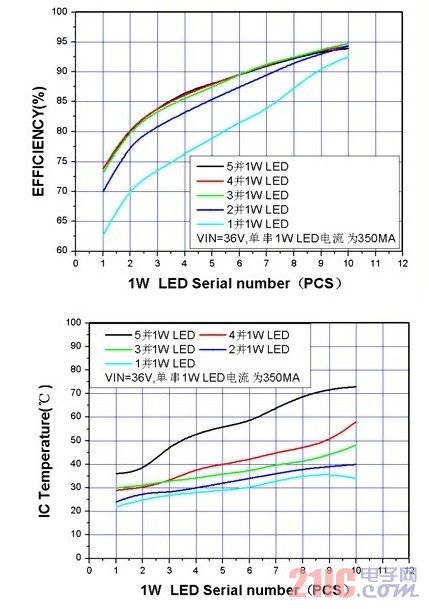

测试数据见下图表，在输入电压36V,输出从1 颗灯到10 颗1W LED 灯，单路输出电流在350MA 时，室温16℃，测试整个系统的效率！温度测试点在芯片表面，整个系统最高可以做到10 串5 并，50 颗1WLED.一般建议使用在25W 以内。

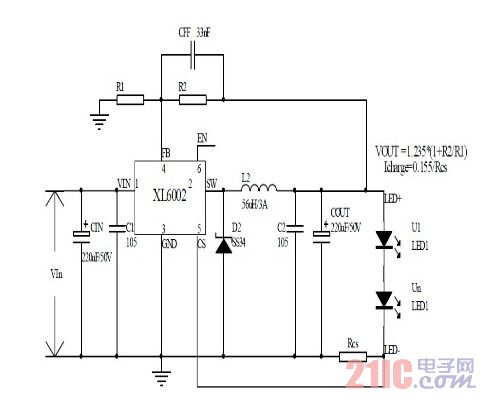

2. XL6002 典型应用电路及图示
测试数据见下图表，在输入电压36V,输出从1 颗灯到10 颗1W LED 灯，单路输出电流在350MA 时，室温16℃，测试整个系统的效率！温度测试点在芯片表面，整个系统最高可以做到10 串6 并，60 颗1WLED.一般建议在35W 以内。

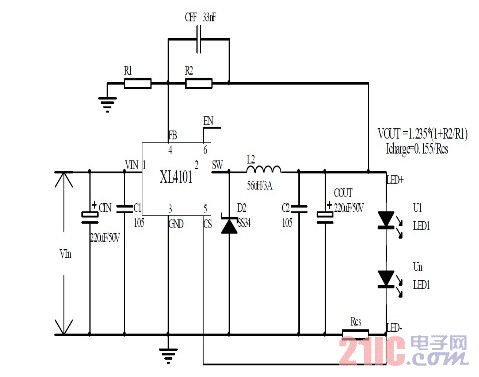

3. XL4101 典型应用电路及图示
测试数据见下图表，在输入电压 36V,输出从1 颗灯到10 颗1W LED 灯，单路输出电流在350MA 时，室温16℃，测试整个系统的效率！温度测试点在芯片表面，整个系统最高可以做到10 串6 并，60 颗1WLED.一般建议45W 以内。
二 XL4003+358 LED 驱动电源方案
[1] 应用简要说明
XL4003 是一个300kHz 的固定频率PWM 降压DC-DC 转换器，4A 电流负载能力，该电路应用简单，外部元器件比较少。鉴于LED 领域的系统需求，内部除了常规的过流保护，过温度保护，输出短路保护外，整个系统效率相当高。
CC 是通过电阻RCS 测量LED 电流并实现电流模式控制，在正常工作情况，LED 电流由VFB=0.8V的PWM 控制器内部参考电压经过一个358 运放8 倍，VFB=VCS*（1+R6/R5），选择R6,R5 适当的值，使得VCS=0.1V.即I=0.1V/RCS,因为RCS 两端的电压降在正常工作条件下将一直保持在0.1V,OVP 是通过D2 稳压二极管和R5,R6,R1 测量输出电压并实现电压模式控制，一般OVP 设置为比正常输出电压高20%.在芯片正常工作的时候，CC 起作用；当CC 这一路出现问题，OVP 钳位输出电压，使LED 不会承受较大功率而烧毁！根据LED 个数确定输出电压，如果输入输出电压相差在20%以内，就不需要接D2 稳压二极管，R1 短接。
PWM 调光这一块也可以调节2 脚FB 来实现，FB 基准为0.8V,一旦这一点电位高于0.8V,关闭输出！低于0.8V 芯片工作！由于芯片本身的频率只有300K,所以在一定占空比的条件下，PWM 调光的速率不应该太快，建议在100KHZ-500KHZ使能端EN 脚控制芯片输出，EN 脚电位为低电平（0.8V 以下）或者悬空的时候，芯片有输出！EN脚电位为高电平（1.4V 以上），芯片关断输出！
