其他几款同类型芯片如下：XL4005,XL4012

[2] 技术特点

（1）全内置型单片高电压、高频率、高效率、大电流、高可靠性、高性价比集成电路。

（2）系统设计简单、方便灵活、高功率密度。

（3）常规的过流保护，过热保护，输出短路保护都内置。

（4）高效率，在输入电压20V-30V,输出功率50W 时效率高达90%以上。

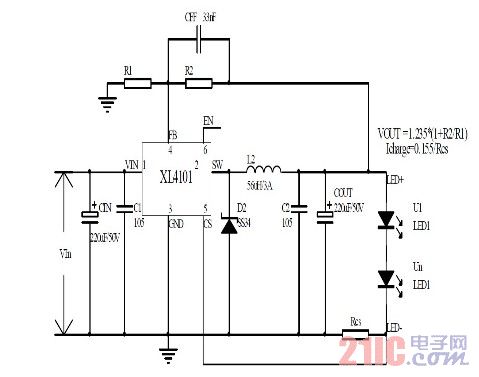

[3] 降压型LED 驱动产品典型应用示意图

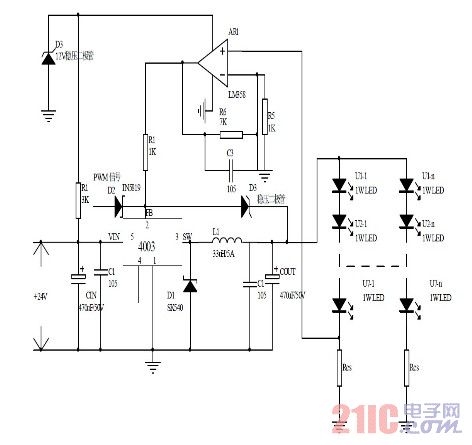

1.XL4003+358 典型应用电路及图示

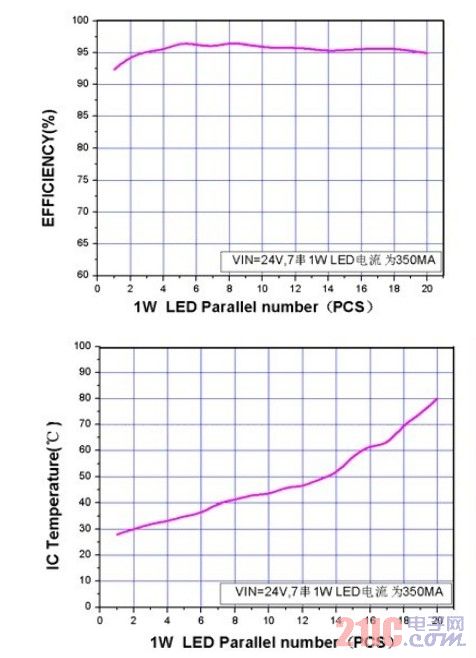

测试数据见下图表，在输入电压24V,输出7 颗1W LED 灯，单路输出电流在350MA 时，不断并上相同数量的LED,室温20℃，测试整个系统的效率！温度测试点在芯片表面，整个系统最高可以做到7 串15 并，颗1W LED.一般建议60W 以内。

2.XL4005+358 典型应用电路及图示

测试数据见下图表，在输入电压24V,输出7 颗1W LED 灯，单路输出电流在350MA 时，不断并上相同数量的LED,室温20℃，测试整个系统的效率！温度测试点在芯片表面，整个系统最高可以做到7 串20 并，140 颗1W LED.一般建议70W 以内。

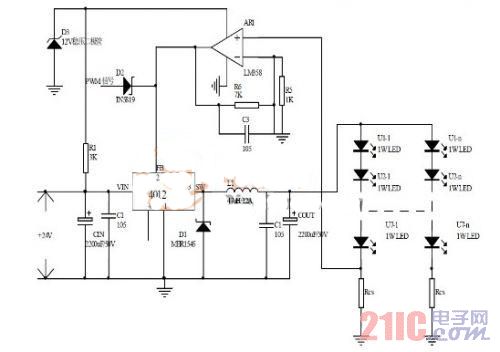

3.XL4012+358 典型应用电路及图示

测试数据见下图表，在输入电压24V,输出6 颗1W LED 灯，单路输出电流在350MA 时，不断并上相同数量的LED,室温20℃，测试整个系统的效率！温度测试点在芯片表面，整个系统最高可以做到6 串28 并，168 颗1W LED.一般建议80W 以内。
