引言
光谱分析仪 (OSA) 最初用于测量光信号的功率谱。在引入了波分复用 (WDM) 之后，光谱分析仪得到普及，因为标准功率计无法区分多个波长（通道下的光功率）。然而，尽管大多数人都熟悉 OSA 的典型应用，即对网络进行故障排除或者测量通道功率和噪声级别，但是由于种种原因，这些独特的测量设备仍未获得市场的广泛认可。其中一个原因是，OSA 的真实能力在某种程度上被低估，尤其是在尝试将光纤跨段最大化这一方面。
本文将介绍光信噪比 (OSNR) 的概念及其重要性，以及网络的 OSNR 不佳所造成的后果，同时还将介绍目前市场中出现的 OSA，最后将说明如何使用 OSA 来充分开发光纤链路。
光信噪比

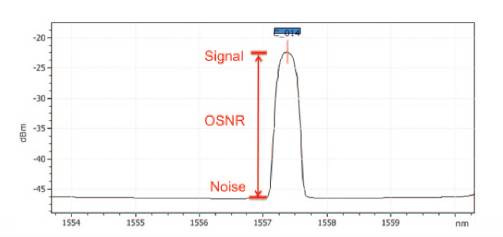

OSNR 的概念在鉴定 WDM 网络方面至关重要。它能够定量检测信号沿光纤传播途中，被噪声干扰的程度。计算方法是将信号总功率除以 0.1 nm 带宽中的噪声功率。图 1 示出了 OSA 测量的典型信号，其功率约为 -22 dBm，背景噪声约为 -46 dBm；因此，该示例中 OSNR 约为 24 dB。
图 1. 光信噪比 (OSNR) 示例
OSNR 的重要性
为何测量 OSNR 很重要？OSNR 与误码率 (BER) 之间存在直接关系，其中 BER 是衡量传输质量的终极值。如图 2 中所详述，OSNR 越高则误码率越低，也即传输错误越少。相反，OSNR 较低（或较差）可能会增加维修用车、降低服务质量 (QoS)（请参阅图 3）。
图 2. OSNR、BER 和 QoS 之间的关系

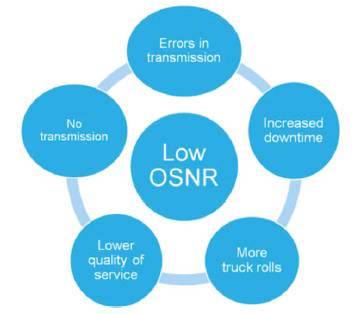

图 3. OSNR 较低（或较差）的影响
