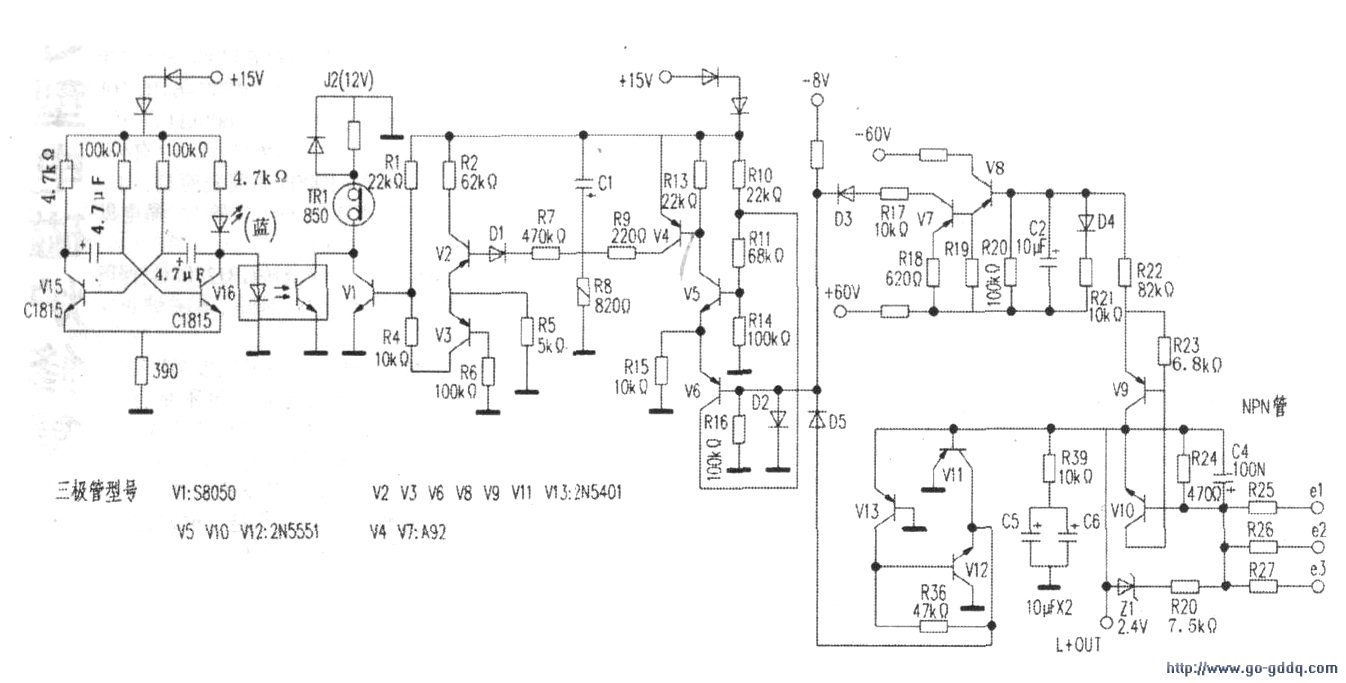

此机的保护电路如下图所示。该机保护电路供电很有特色：保护电路为负电压供电。电流流通方向是地向元件再到-12V。这样设计的目的，是使保护电路干扰信号电位低于ov．进入不了音频信号放大电路，减少干扰信号进入放大电路。该保护电路由以下几部分组成：
　　
　　(1)延时接通负载电路工作原理
　　
　　开机．CI电容充电，当CI充电到OV后．Dl不导通，继电器J2吸合，接通负载。注：三极管V2导通则l2释放．V2为保护启动三极管。

　　(2)末级管过热保护工作原理
　　
　　当功放输出过载，末级管工作不正常时，会使散热器温度升高，当温度达到85qC时，过热保护元件TRI触点断开，继电器J2释放。

　　(3)保护显示电路工作原理
　　
　　保护显示发光二极管接在多谐振荡电路输出端。正常时三极管VI导通，光电耦合器B092导通，三极管V16的e极电压被固定在ov。发光二极管发常亮的光；当保护电路动作时．VI截止，光电耦合器8092截止。V15与V16处于交替导通状态。发光二极管闪亮，提示保护电路动作。

　　(4)过电流保护电路原理分析
　　
　　该机过电流检测取样于正极性桥3个NPN末级管的射极电阻的电压。桥接武功放的电流流向是正极性桥臂流向负极性桥臂，或反之。所以，只要功放过电流，正极性桥臂电流就会增加。这就是取了3个NPN管电流即可监测整个功放电流的原因。

　　当被检测三极管发射极电阻电压大于0.7V．即0.7V/0.25n=2.8A时，三极管VIO导通．VIO导通又使V9导通，V9导通又使v8导通，v8导通又使V7导通。+60V电压通过V7加到二极管D3正极．V6截止使v5导通．V4导通，最后使VI截止，继电器J2释放。

　　(5)中点电压失衡保护
　　
　　当中点电压大于2.IV时，三极管V13导通，当V13导通又使V12导通．-v12导通又使二极管D5导通．D5导通把正电压加到V6的b极，使V6截lE．最后使VI截止．继电器J2释放。

　　当中点电压小于-2.1V时，三极管VII导通．ov电压使二极管D5导通。正常工作时．V6的b极电压为-6.9V。当ov电压加到V6的b极时，三极管V6截止，最后使V1截止，继电器J2释放。

　　(6)交流关机保护电路分析
　　
　　该功放设计有散热器过热交流关机保护，正常时，继电器Jl是不吸合的。继电器常闭点串在变压器Bl的220V进线上。当散热器温度超过85qc时．TR2温度检测元件结点闭合，交流关机电路中三极管VI与V2均导通，继电器jl吸合切断变压器B1220进线电源。

　　这个电路有个缺陷，由于Jl保护吸合切断了变压器220V进线，那么保护电路-12V也就消失了。这时Jl又释放．Bl又向功放供电，保护电路-12V又使Jl吸合。如此反复，实际上继电器Jl在保护时是不停的吸放的，这样的设计不利于功放安全。如要做交流关机应采用阻容降压为保护电路提供-12V电压。
