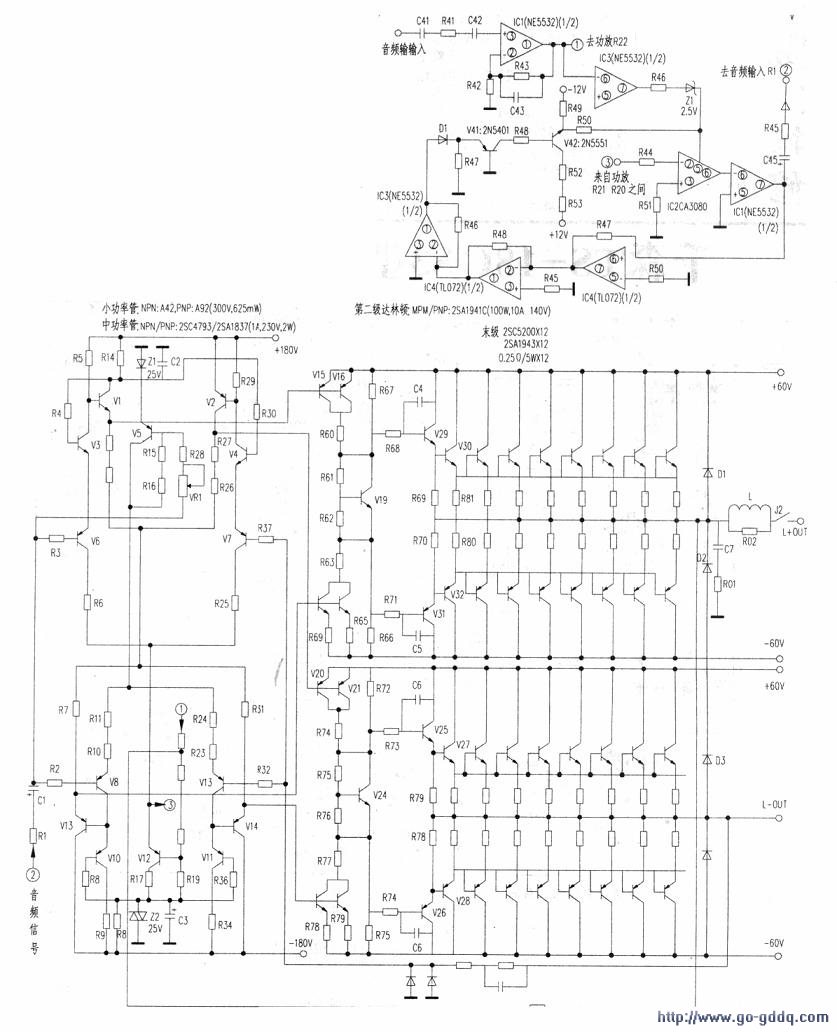

此机的前置放大电路如下图所示。该机的前置放大电路由4块运算放大器组成。ICI、IC3为NE5532，是双运算放大器：(1)脚输出，(2)脚反相输入，(3)脚正相输入；(7)脚输出，(6)脚反相输入，(5)脚正相输入：(4)脚-15V电源，(8)脚+15V电源。

　　IC4双运算放大器TL072的性能稍差于NE5532．但管脚功能完全相同。

　　IC2运算放大嚣型号为CA3080．为带增益控制的跨导运算放大器。控制(5)脚电压可控制输出增益。

　　外来音频信号经C41隔直、ICI放大后从(1)脚输出．输入到IC3(6)脚，经放大后从(7)脚输出到控制跨导运算放大器CA3080的(5)脚。放大器CA3080接成反相输入运算放大。另一路输入信号来自R22、R21、R20串联电路。串联电路中的电阻R22是放大器IC1(1)脚输出信号端。R21与R20之间接有负极性桥臂输出反馈信号。因此．CA3080输入信号既有第一级音频放大信号也有输出反馈信号。为了获得稳定的输入到功放电路的音频信号，电路设计有增益控制电路。

　　CA3080增益控制控制原理：

　　当音频信号正常时，前置放大电路音频信号经ICl(1/2)放大到IC2放大，再经ICI(l/2)缓冲输出到功放输入端CI。

　　当音频信号过强时．ICI(1)脚输出信号经IC3放大器放大输出下降，使CA3080(5)脚电压下降，控制CA3080减少放大器增益。

　　L+桥与L-桥电压推动信号极性变换的分析：正极性信号加入到V6的b极．V6导通减弱，e极电压升高．V3基极电压固定．e极电压升高，等效于b-e结电压升高．V3三极管导通减弱．c极电压升高，使VI的h-e结电压上升．VI导通增强，其e极电压上升，加入到L+桥NPN推动管信号也呈正极性。

　　V1的e极电压上升，使V2导通减弱，使V2的e极引入的正电压下降．V2的e极电压输入到L-桥NPN推动管信号呈负极性。

　　同理，正极性信号加入到三极管V8的b极，经处理后使V13的c极电压输入到L+桥PNP推动管信号呈正极性；V14的e极电压输入到L-桥PNP推动管信号星负极性。

　　电压放大电路及极性变换电路由两只三级差分电路组成。每个差分电路都接在恒流源电路输出端。差分电路一边输入音频进行放大．一边接受L+和L-两个单桥输出负反馈信号。负反馈信号是跟踪输出检测控制电路，用反馈电压来调整电压放大电路的工作点，保证电路的工作稳定。

　　电流输出推动电路的特色：该机电流放大采用三极达林顿电路，具有输出阻抗低，动态范围大等特点。推动三极达林顿的三极管采用双三极管并联的方法，这种并联工作方法提高了电路的工作稳定性。

　　该机正极性桥臂与负极性桥臂中点校正原理如下：

　　．(1)负极性桥臂中点电压校正：L-OUT电压上升，三极管V7的b极电压上升．V7的b-e结电压下降．V7导通减弱．e电压上升，使V4的b-e结电压下降．V4导通减弱．c极电压上升，使V2的b．e结电压上升，V2导通增强．e电压上升，又使负极性桥臂预推动管V20、V21的b-e结电压减少，使末级管NPN管导通减弱，中点电压下降。

　　同理，当L-OUT电压下降，又使末级管N孙管导通增强，中点电压上升。中点电压变化．导致V7、V4、V2电压变化，最后影响末级NPN管导通变化来稳定中点电压在30mV以内。

　　(2)正极性桥臂中点电压上升校正：L4OUT电压上升．V12三极管b极电上压升．V12导通减弱．e极电压上升．V6的c极电压上升．e极电压随之上升．V3的b-e结电压下降．c极电压上升．Vl导通增强．VI的e极引入正电压上升，使正极性桥臂预推动管Vl5，V16的b-e结电压减少，使末级管PNP管导通减弱，中点电压下降。

　　同理．L+OUT电压下降．又使末级管NPN管导通增强，中点电压变化导致电压推动V12，V6、V3、VI三极管电压变化，最后影响末级管NPN管导通变化来稳定中点电压在30mV以内。
