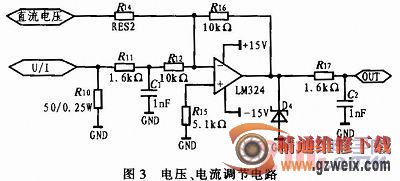

1．4 电源转换电路设计

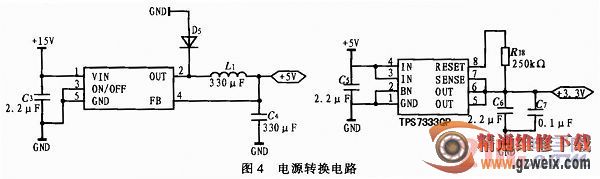

    图4所示为电源转换电路。本控制板的输入电压为仅为±15 V，由于控制系统中的部分芯片需要5 V电源，而且LF2407A芯片的供电电压只能是3．3 V，因而需要将±15 V电源变换为5 V和3．3 V，作为DSP和外设的电源。因此，使用LM2576S元件作为±15 V／5 V的转换芯片，使用TPS7333QP元件作为5 V／3．3 V的转换芯片。LM2576S输入可为7～40 V，输出为5 V，输出最大电流为3 A。TPS7333QP输入可为3．77～10 V，输出为3．3 V，输出最大电流为500 mA。

1．5 IGBT驱动电路设计
    IGBT驱动电路设计，由DSP输出的6路3．3 V的PWM信号首先经电平转换为5 V的PWM信号。之后输出的信号作为IGBT驱动模块EXB841的输入。IGBT驱动电路设计要求：1)动态驱动能力强，能为IGBT栅极提供具有陡峭前后沿的驱动脉冲。否则IGBT会在开通及断过程中产生较大的
开关损耗。2)能向IGBT提供适当的正向和反向栅压。一般取+15 V左右的正向栅压比较恰当，取-5 V反向栅压让IGBT能可靠截止。3)具有栅压限幅电路，保护栅极不被击穿。IGBT栅极极限电压一般为±20 V，驱动信号超出此范围可能破坏栅极。4)当IGBT处于负载短路或过流状态时，能在IGBT允许时间内通过逐渐降低栅压自动抑制故障电流，实现IGBT的软关断。驱动电路的软关断过程不应随输入信号的消失而受到影响。

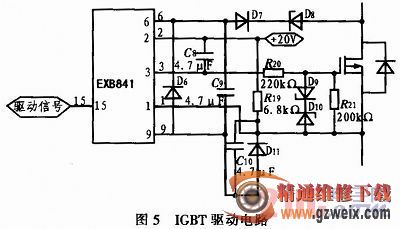

    驱动电路中D6起保护作用，避免EXB841的6脚承受过电压，通过D7检测是否过电流，接D8的目的是为了改变EXB模块过流保护起控点，以降低过高的保护阈值从而解决过流保护阈值太高的问题。R19，C10和D11接在+20 V电源上保证稳定的电压。D9和D10避免栅极和射极出现过电压，R21是防止IGBT误导通。
2 控制系统软件的设计

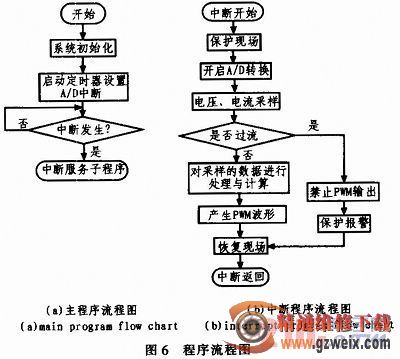

    根据整个装置所要完成的不同功能，将控制系统软件划分为主程序和中断服务程序。主程序中包括DSP初始化和定时器设置，如图6(a)所示；中断程序包括A／D采样，过流过压判断，对采样数据处理和计算，产生PWM波形等，如图6(b)所示。编程时采用顺序结构，使调用子程序方便。

3 结束语
    本文详细介绍了基于DSP的网侧风电变流器控制板的硬件和软件结构。经过多次试验测试表明，该控制板具有很好的稳定度，并且很好的达到了控制目标，由该控制板控制的变流器能够很好的满足双馈风力发电系统的要求。
