2．2 转发层的设计
    目前的路由器基本都运行在Linux系统中。因为Linux内核提供了完善的网络功能，本方案也是基于Linux内核协议栈。Linux内核协议栈是指网络中各层协议的总和，从上到下依次为应用层、传输层、网络层和网络接口层。其中网络层负责处理网络中的数据包，包括数据包路径的查找、转发、接收等工作。多路径域问路由方案的数据包头主要由传统数据包头和PID、AS号和Local Identifier组成。其中PID和AS号字段用于域间路由使用，Local Iclentifier用于域内路由使用。

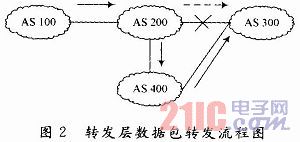

    多路径域间路由数据包转发的示意图如图2所示。

    收到数据包需要按如下步骤进行转发：
    (1)检查PID字段是否为空，如果为空，则匹配AS号，根据匹配项填充PID字段，根据查询到的PID进行平面查找内核路由表，并将数据包转发到相应的端口上。
    (2)如果PID字段不为空，则用平面查找方式匹配PID，如果有匹配项，路由器根据匹配项转发到对应端口；如果没有匹配的PID，再根据标志位，置位的路由器可以按匹配目的AS号的方法对数据包进行转发，没有置位的则将数据包丢弃。
    (3)当数据包跨出本AS域转发到下一个AS域时，PID字段需替换成路由条目中NEXT_PID；当PID为本地AS的哈希值时，表明数据包此时已经到达目的AS，此时需交由域内路由协议用Destination Local Identier进行转发。

3 基于路径标识的多路径域间路由方案的实现

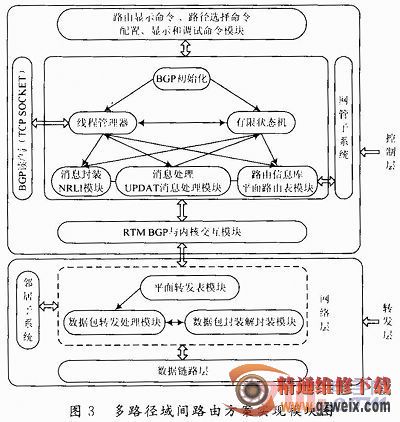

    多路径域间路由方案实现模块图如图3所示，其中控制层模块主要实现UPDATE消息的产生、交互和处理，并且提供了一些配置和显示命令。在多路径域间路由方案中只需要修改NLRI模块、UPDATE消息处理模块、平面路由表模块和配置、显示命令模块，其他部分可以沿用BGP的设计。RTM模块主要实现控制层和转发层之间的交互，原始数据包的提交和路由信息的下发。转发层模块实现平面转发表的构建、数据包的封装和解封，以及具体的数据包转发流程。

3．1 NRLI模块
   该模块主要实现在AS之间传递路由可达消息。在BGP中被设计成(长度，前缀)二元组，为了兼容多路径域间路由方案，需要修改成<长度，前缀，PID，AS>四元组，使之既可以满足多路径域间路由的需要，也可以兼容现有的路由方式。
3．2 UPDATE消息处理模块
    该模块主要实现UPDATE消息的发送和接收。在BGP当中用来在对等体之问传递可用路由前缀、撤销路由等，在多路径域间方案中需要修改数据包发送函数和接收函数，使之能够正常地传递新的网络可达性信息，同时需要修改包安全性检查等函数，使之能够不被错误地丢弃。
3．3 平面路由表模块
    该模块主要实现在控制层维护核心路由表，并向转发层下发最佳转发信息。BGP的路由表是基于最长前缀匹配的方式查找的，用二又树具体组织。在多路径域间路由方案中需要将其平面化，利用PID和AS号来检索域间路由，利用HASH算法将路由节点信息存储在一个双向链表上面，实行了精确查找。
3．4 配置、显示和调试命令模块
    该模块主要实现多路径域间路由协议的配置，并且提供了一些显示核心路由表、对等体状态等的显示命令，还有一些路由器故障时的调试命令。相对于BGP，在多路径域间路由方案中添加了以下的命令：
    (1)路由显示命令
    通过该命令可以遍历多路径域间路由协议的核心路由表，显示具体路由信息，即到目的AS的具体路由信息，包括PID、NEXT_PID和具体路径显示。
    (2)路径选择命令
     因为在多路径路由方案中，在控制层可以发现多条路径，通过该命令可以选择控制层向转发层通告的最佳路径，在当前链路失效时选择备份路径下达到转发层，实现链路的快速收敛，最终完成了转发路径的可控。
