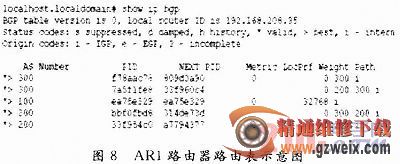

AR1学习到了到达3个AS域的路由信息，学习到了到本地AS域100的路由，其中PID和NEXT_PID一致，并且默认权重为32 768；到达AS域300的路径则有两条，分别为“300i”和“200 300i”，表明到达AS域300的路径可以是直接到达AS域300，PID为f78aac78，NEXT_PID为809d3a9 0，也可以是通过AS域200到达AS域300，PID为7a5flfe8，NEXT_PID为33f960c4，可见PID和NEXT_PID均不一致，可以通过PID和NEXT_PID区分不同的路径，通过测试，可以看出本方案在控制层可以正确地发现基于路径标识的多条路径。
4．3 转发层基于路径标识的数据包正常转发
    基于路径标识的数据包转发是多路径域间路由的重要功能，首先用AR1向AR2发送ping包，也就是AS域100向AS域200发送ping包，在AS 200的内核编写打印语句，打印出数据包添加的PID，NEXT_PID和AS号，结果如图9所示。

    可见，在ping包已经正确地添加了域间路由所需的PID，NEXT_PID和AS号等信息。利用wireshark抓包工具进行测试，可以成功地获取icmp包，证明两个AS域之间可以实现基于路径标识的数据包转发。

5 结语
    在实际搭建的拓扑中，实现了基于路径标识的多路径路由方案，并且进行了功能验证。结果表明，可以正确地发现多路径路由，并且可以实现基于路径标识PID的数据包转发。本文实现了基于路径标识的多路径域问路由方案，快速实现链路失效时的重新收敛，将成为下一步研究的重点。
