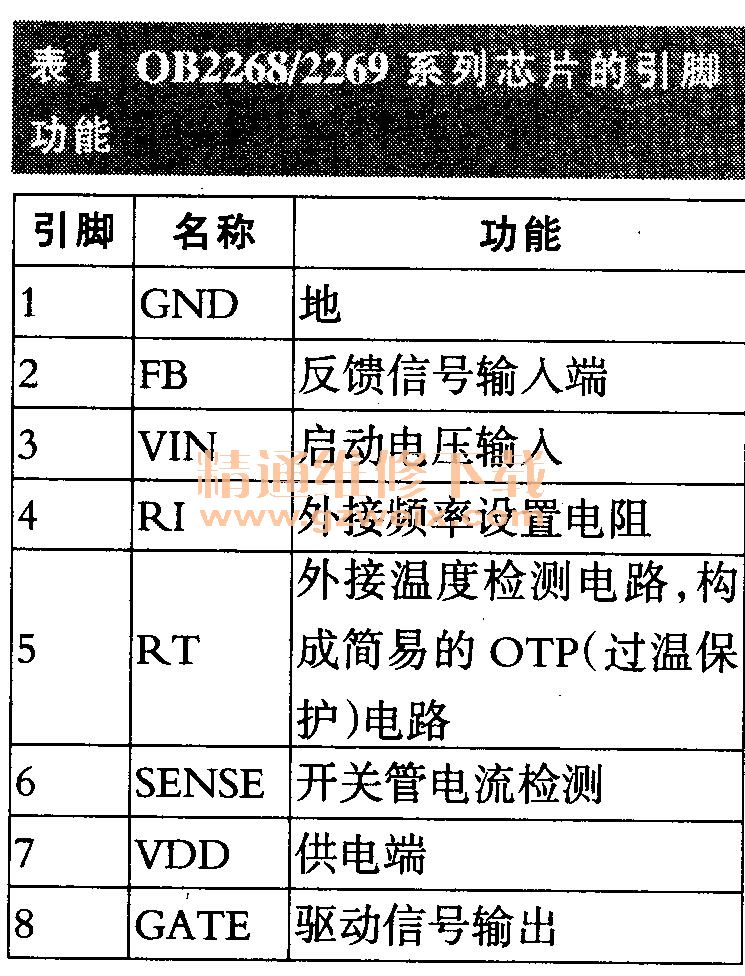

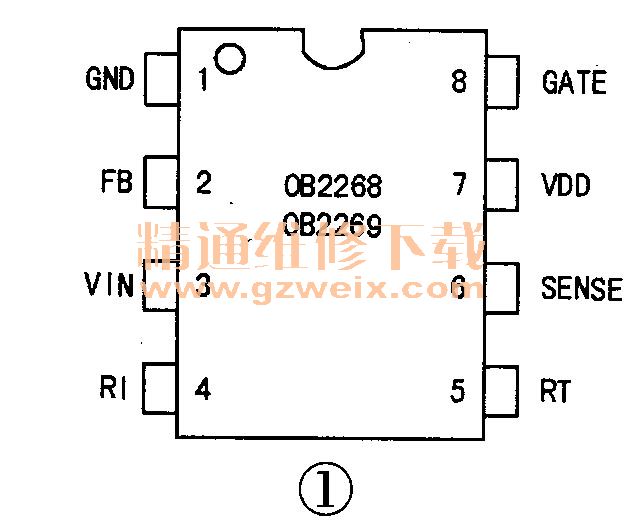

OB2268/22699系列芯片的具体型号有OB2268,OB2268B,OB2268C, OB2269 , OB2269C，采用8脚封装，如图1所示，其引脚功能见表1。

一、芯片特点

    该系列芯片是ON-BRIGHT（昂宝）电子公司生产的PWM电流模式控制电路，采用独特的设计方案，使之构成的电源系统既有较高的性能要求，也有较高的性价比，具体特点如下：

    1．低待机功耗
    该系列芯片通过低功耗间歇工作模式设计，不仅可以让整个系统在空载的状态下轻易达到国际能源机构最新的推荐标准，而且允许系统在较轻负载（1/30满载以下）的情况下同样具有超低耗的性能。
      2．无噪声工作
    使用该系列芯片设计的电源无论在空载、轻载或满载的情况下都不会产生音频噪声。优化的系统设计可以使系统在任何工作状态下均可安静地工作。

      3．更低的启动电流
    该系列芯片的VIN和VDD端的启动电流低至4RA，能有效地减少系统启动电路的损耗，缩短系统的启动时间。
      4．更低的工作电流
    该系列芯片的工作电流约为2.3mA，可有效降低系统的损耗，提高系统的效率。
      5．内置前沿消隐
    该系列芯片内置前沿消隐（LEB）电路，无需外部R-C网络，这样既降低了系统成本，又提高了系统的稳定性。
    6．内置OCP（过流保护）补偿电路
    该系列芯片内置了OCP补偿电路，在不增加外围元件的情况下，可轻易使系统在全电压范围内的OCP曲线趋于平坦，这样既提高了系统的性价比，又增强了电路的可靠性。
    7．完善的保护功能
    该系列芯片集成有较完善的OVP（过压保护）、UVLO（欠压保护）和OCP（过溥保护）保护功能模块，具有恒定的OPP（过功率保护或过载保护）和外部可调节的OTP（过温保护）功能，可使系统设计简洁可靠，同时满足常规要求。

    8.MOSFET管软驱动
    MOSFET软驱动可有效地改善系统的EMI电磁兼容性）。同时，该系列芯片采用图腾结构驱动输出，可直接驱动MOSFET管，并且内置了一个18V的驱动输出钳位电路，防止因某种原因导致驱动输出电压过高而击穿MOSFET管栅极。

    9.较少的外围器件
    该系列芯片外围电路比较简单，可有效提高系统的功率密度，降低系统的成本。

    【提示】OB2268与OB2269的主要区别有以下两点：一是OB2269内置有频率抖动（shuffling）电路，该电路可以更好地改善系统的EMI性能，同时有利于降低系统的EMI成本；二是OB2268的OCP补偿基于工作频率65kHz设计，OB2269的OCP补偿基于工作频率60kHz设计。
