D系列LED驱动芯片特点与典型应用电路(下)
来源:本站整理  作者:佚名  2014-02-18 09:25:15

    *D9910 AC/DC LED恒流驱动控制IC
    D9910是一款高效率、高稳定的AC/DC高亮度LED灯恒流驱动控制IC,内置高精度比较器、off-time控制、恒流驱动等电路,特别适合多只大功率高亮度LED串联恒流驱动。
    D9910采用固定。ff-time控制方式。off-time的最小时间可通过外部电阻和电容进行设置,工作频率可根据要求而调节(10kHz~2.5MHz),可驱动数百只LED高亮度灯,其典型应用电路如图11所示。

    D9910芯片采用SOP-8L封装形式,内部电路的工作频率高达2.5MHz,这样可使芯片外部的电感和滤波电容体积减少,效率提高(高于90%)。在EN端加上PWM信号,可调节LED灯的亮度;通过调节外置电阻,能控制高亮度LED灯的驱动电流,使LED灯亮度达到预期恒定亮度,流过高亮度LED灯的电流可在几毫安到1安培内变化。
    由于该IC的输人电压范围很宽,为2.5V~400V,且驱动LED灯能力强,故广泛用于AC220V供电LED照明、RGB大显示屏LED灯、平板显示器的LED背光灯、交通警示LED灯中。

    *D5130 DC/DC降压型大功率LED驱动器
    D5130是一款DC/DC降压型大功率LED驱动器,采用T0220-5L封装形式,如图12所示。

    该IC适用于电子数码相框或LED屏幕的大功率LED恒流驱动。该IC内置开关管,外围电路简单,安装上散热片后最大输出功率可达30W,其典型应用电路如图13所示。

    D5130内置逻辑电平关断保护电路,具有过热、过流保护功能,并具有待机模式下低功耗的优点,其内部电路的开关频率为140kHz,最高工作电压为40V,最大输出电流为2.5A,工作效率可达90%,能驱动多路9只串联的20mA或350mA的LED灯串。

    *D7150 AC-DC LED驱动器

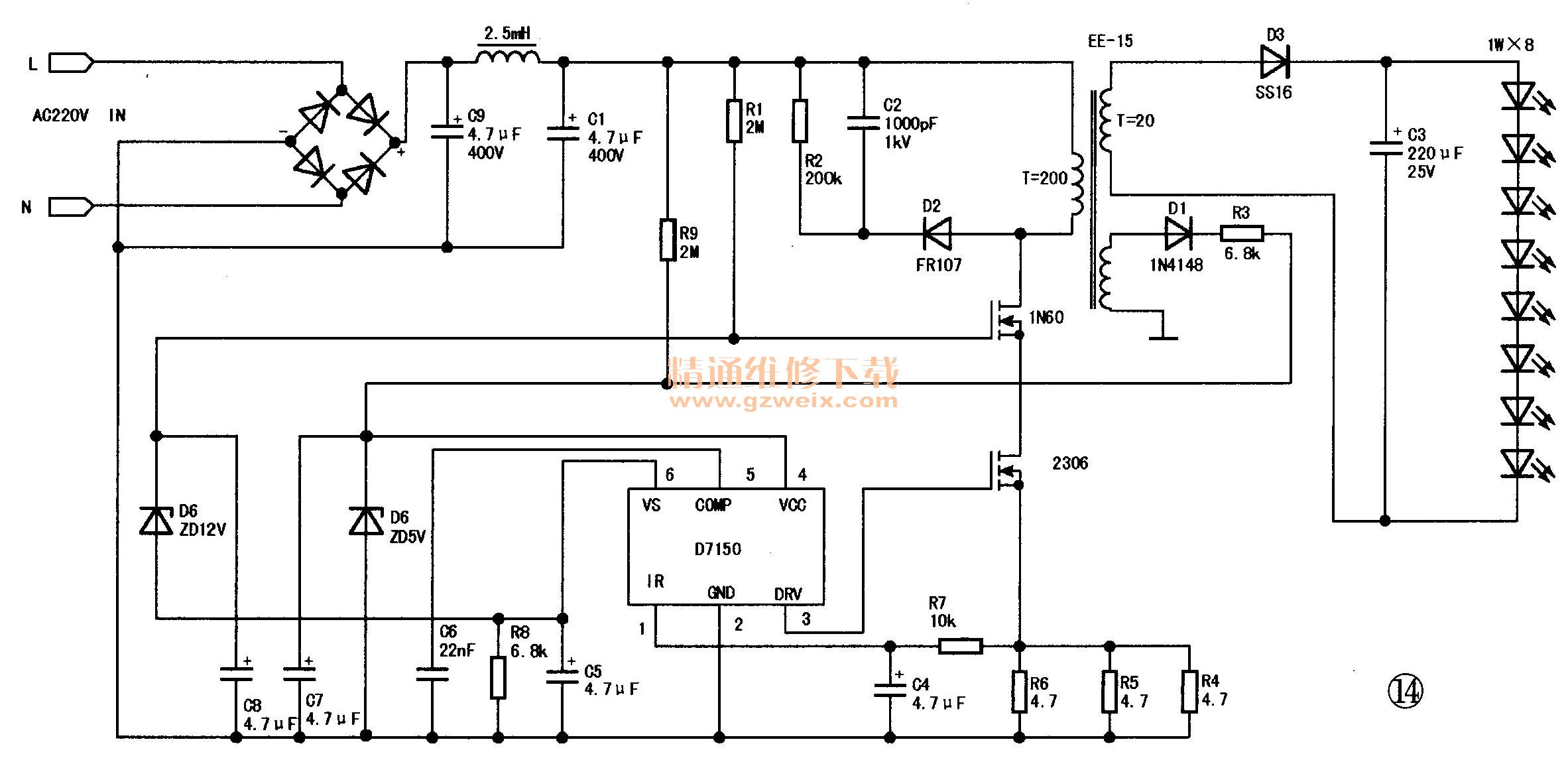

    D7150是一款AC-DC LED驱动器,采用隔离型反激结构,省去了该类普通驱动电路常用的三端精密稳压器TL431和光电耦合器,降低了生产成本,主要用于LED照明电路中,其典型应用电路如图14所示。

    该芯片采用SOT23-6L封装形式,其内部电路的工作频率为52kHz,效率大于80%,驱动LED的最大功率为30W。

    *D2110 AC/DC照明LED驱动器
    D2110是一款高效低功耗AC/DC电流型PWM控制器,采用高压BICMOS工艺及小电流低功耗的环保设计,内置电流型PWM控制电路、能隙基准源、振荡器、高压驱动输出等电路,具有过流、过压和欠压保护功能。
    该IC采用SOP-8L封装形式,其内部振荡器的工作频率为70kHz,具有输人电压范围宽(AC85V~265V),工作效率高(在输人电压为AC220V输出功率为10w时的转换效率为84%)等优点,主要用于中小功率LED照明驱动电路中,其典型应用电路如图15所示。

关键词:LED
