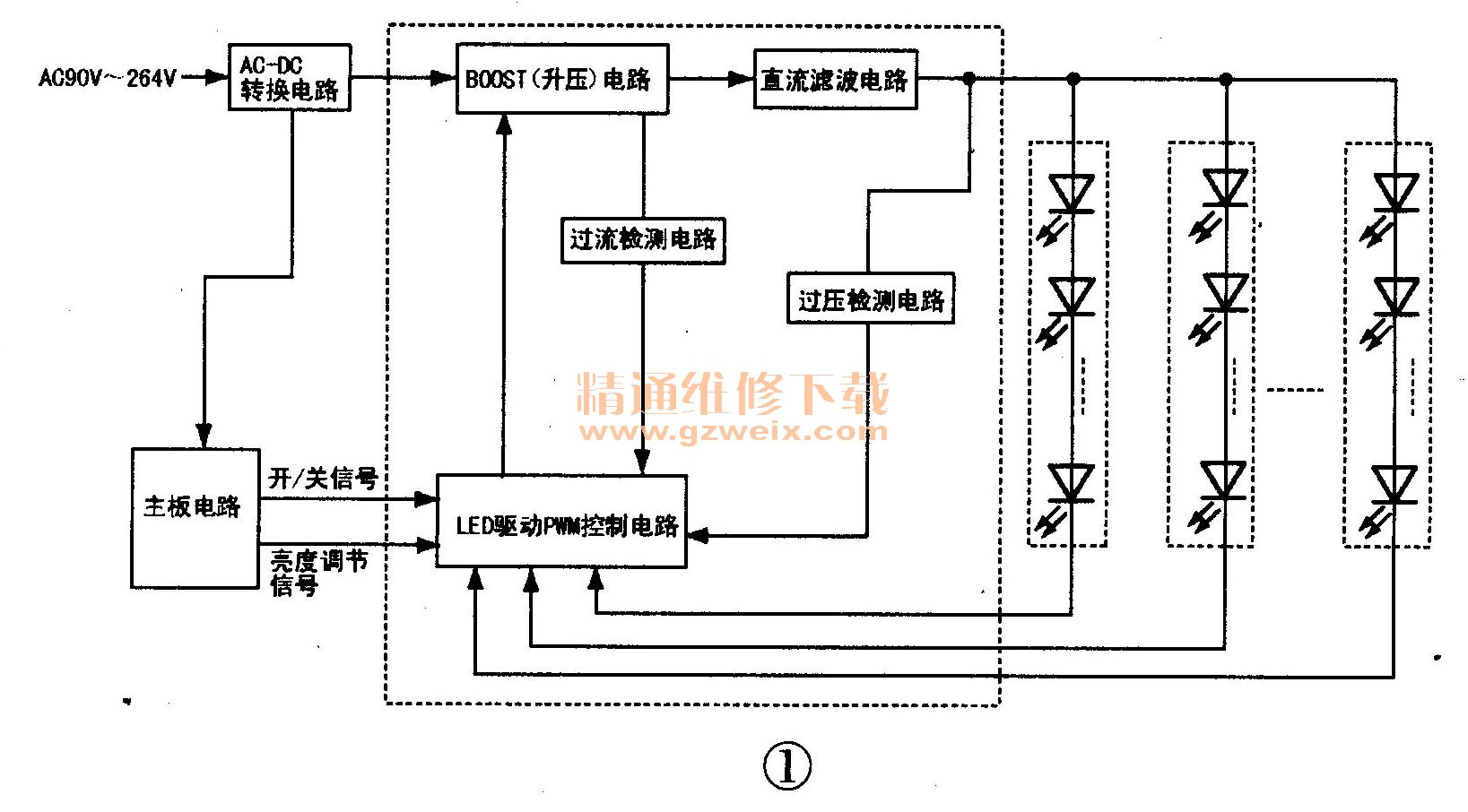

TA9690是一款LED驱动控制芯片，多用于LED液晶彩显或小屏幕LED液晶彩电中，其电路采用升压驱动方式（Boost），电路组成如图1所示。TA9690通过控制驱动脉冲的占空比来改变开关管在一个周期内的导通时间，从而改变升压电感中储能的多少，最终达到控制输出电压的目的。

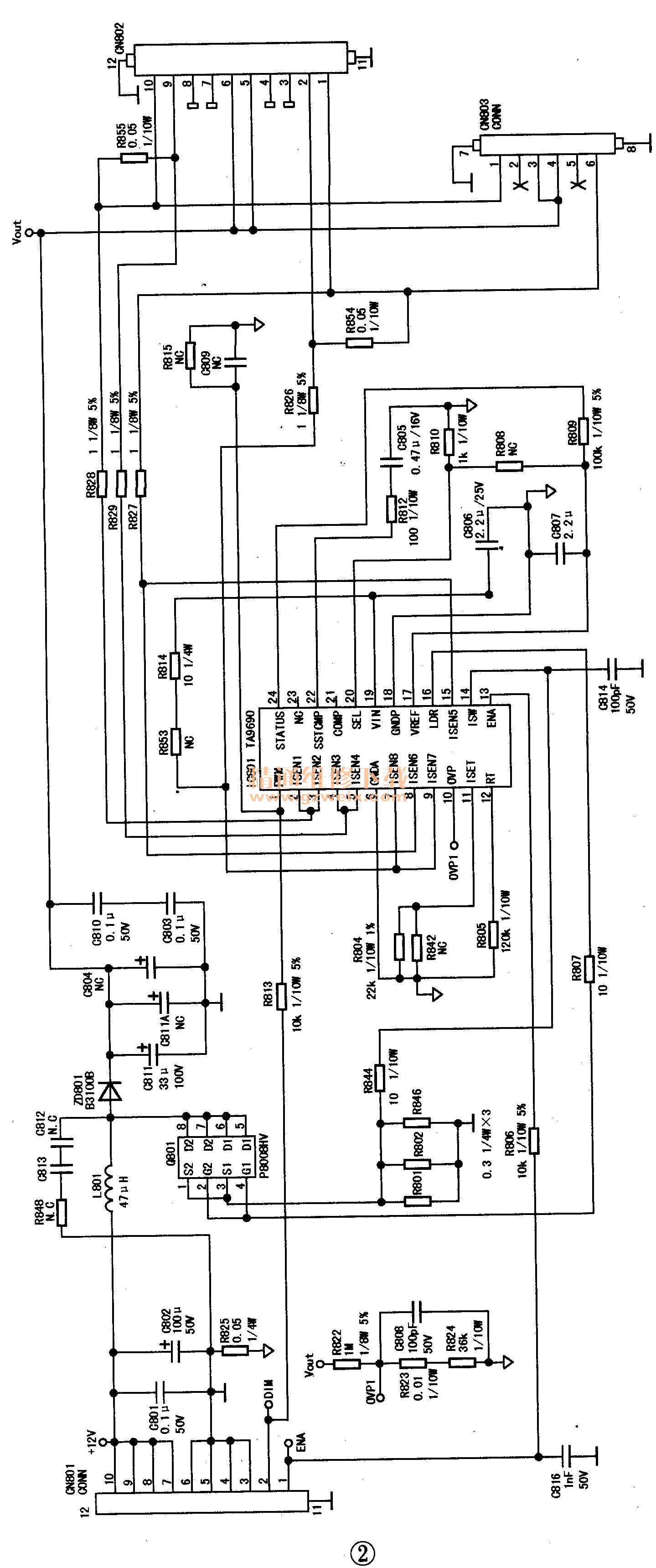

    下面以冠捷E2239FWT液晶彩电LED驱动电路为例，介绍该类电路的检修。该驱动电路型号为：715G3918P03000004F，其电路如图2所示。

    一、电路简析
    1．升压电路
    L801、Q801、ZD801、C804、C810、IC801（TA9690）等元件组成升压电路。开机后，当IC801的19脚（VIN）得到12V供电，13脚（ENA）得到开机高电平信号时，IC801内部PWM控制电路工作，从16脚（LDR）输出驱动脉冲。当驱动脉冲为高电平时，开关管Q801导通，＋12V电压给电感L801及Q801的D、S极到地，形成电流回路，在此期间，L801储能；当驱动脉冲为低电平时，Q801截止，此时L801中的感应电动势极性反转，变成左－右＋，与输入的＋12V电压相叠加，使能输出电压高于12V，并通过ZD801向后级负载供电。在此期间，L801向外释放能量。
    N801内部PWM频率可在400kHz～560kHz间调节，具体值由12脚（RT）外、接电阻阻值决定，即f（MHz）=50/RT（kΩ）。在图2中，RT电阻信号是R805，根据其阻值为120kΩ计算，其 PWM频率为416.67.5kHz。
    2．过流保护（OCP）
    为了防止控制电路失效，导致Q801过流损坏，IC801特设有过流检测端14脚（ISW）并外接电流检测电阻R801、R802、R846。当IC801的14脚电压高于0.54V时，过流保护电路起控，其16脚无驱动脉冲输出。
    3．过压保护（OVP ）
    由于LED采用恒流控制，所以需对升压输出的电压进行严格控制，以防止输出电压过高而击穿LED、 IC801的⑩脚（OVP）为过压保护端，外接分压电阻R822-R824、若输出电压升高时，R822与R823、R824分压所得电压也将升高，当该电压（即IC801的⑩脚电压）达到2V时，过压保护电路起控，IC801的16脚无驱动脉冲输出。
    4.LED灯串电流设定
    IC801共设有8路LED恒流端口（ISEN1 -ISEN8 ），对应的引脚是②～⑤、⑩、⑦～⑨脚，可对8路LED串进行独立的恒流控制。IC801的20脚为恒流控制路数选择，当该脚通过电阻接地时，ISEN1～ISEN8均有效；当该脚通过电阻接基准电压（VREF）时，ISEN1-ISEN6有效；当该脚悬空时，ISEN1-ISEN4有效。
    流过每路LED的电流值可通过IC801的11脚（ISET）的外接电阻来设定，具体值ILED （mA） =600/RISET（kΩ）。在图2中，电流设定电阻为R804与R842并联（R842未安装），则根据其阻值为22kΩ计算，其ILED为27.27mA
    5.短路保护（SCP ）
    由于LED的离散性，每路LED灯串的正向电压总和不尽相同，那么如何保证流过每路LED的电流为一恒定值呢？IC801采用控制ISEN1-ISEN8端口电压的办法使每路LED的电流恒定。也就是说，实际加在LED灯串上的电压等于升压输出电压（VOUT）与IC801对应ISEN端口电压（VISEN）之差。
    如果某路LED灯串中有3只或更多LED击穿，则该路正向电压总和会大幅减小，这时在IC801内部电路的控制下，其对应的ISEN端口电压会大幅上升（此时IC801功耗增大），当高于8.5V时，IC801将进入短路保护状态，以避免IC801过热损坏。
    另外，如果IC801的ISEN端电压低于2V，则灯管开路保护电路起控，其16脚无驱动脉冲输出。
