4．其他简易恒流源
    从图1、图2可看出，恒流源就是利用一个电压基准在电阻上形成固定电流。也就是说，恒流源的核心就是搭建一个电压基准器件。最简单的电压基准就是稳压二极管，用一只稳压二极管和一只三极管就可以搭建一个更简易的恒流源，如图6所示，I＝（Vd-Vbe）/R1。

    TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图7所示，I＝2.5V/R1。若用场效应管替换三极管V1，可以得到更好的电流精度。

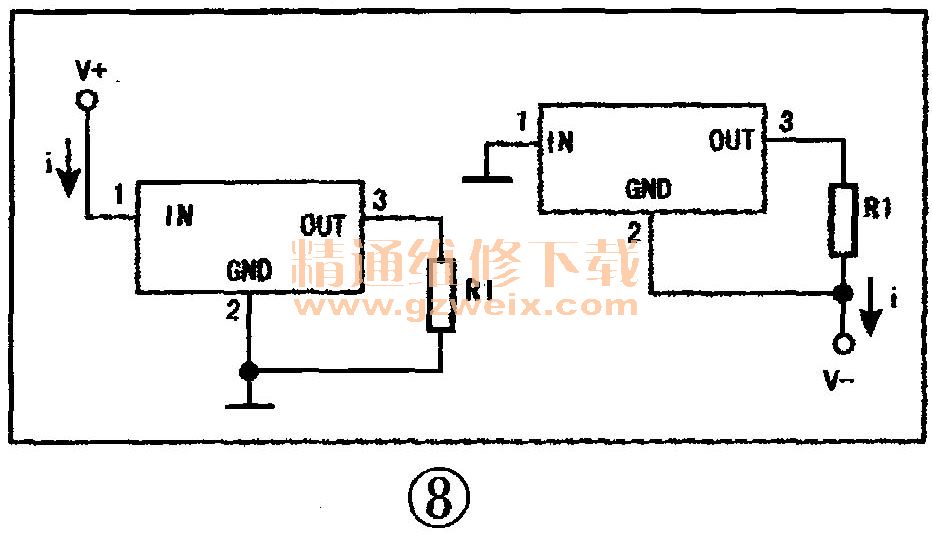

    另外，三端稳压器也是很不错的电压源，加之三端稳压器的稳压精度较高，需要的维持电流也很小，由其构成的恒流源具有较高的性价比。这种结构的恒流源如图8所示，I=V/R1 （V是三端稳压器的稳压值）。需说明的是，这种恒流源不适合太小的电流，因为在这种情况下，三端稳压器自身的维持电流会导致较大的输出电流误差。

    采用三端可调稳压块CW117、CW217或CW317构成的标准恒流源电路如图9所示。由于该系列稳压器的基准电压较低（（1.25V），维持输出电压稳定的能力较强，且调整端电流非常小（仅50μA左右），因此该类恒流源效率较高，输出电流为：Io=Id+1.25V/Rl，由于Id较小，可近似认为Io=1.25V/R1。

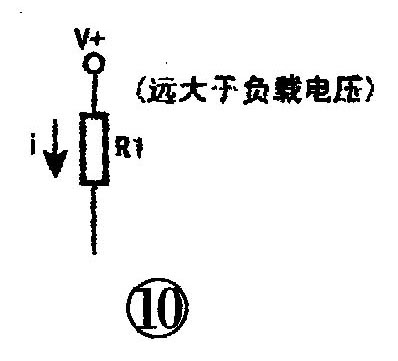

    在实际的电路中有一些特殊的结构，也可以提供很好的恒流特性，最典型的就是一个很高的电压通过一只电阻在一个低压设备上形成电流，如图10所示，I＝Vin/R1。这种恒流源的精度取决于高压的精确度，以及低压设备本身导致的电压波动幅度。在一些开关电源电路中，这种结构常用来给三极管提供偏置电流。
    提示：1.恒流源的实质是利用器件对电流进行反馈，动态调节设备的供电状态，从而使得电流趋于恒定。2．上述基本型恒流源均只适用于小电流（毫安级）场合，若要用于大电流场合，则需要较为精确的电流反馈与功率较大的电流调节电路。
