经查开关电源膜电路STR-S6309已损坏。

　　这种电源故障率比较高。本机几经修理，由于元件发热量大．开关变压器热地侧的电路板已经大面积发黑。在这种情况下即使修复原电路。已经发黑炭化的电路板也可能漏电而再次诱发故障．故此决定用华宝DYMK29-A-1型开关电源模块进行改造。

　　该模块适用交流电源120～280V，输出功率20～180W，输出主电压100～160V可调。当+B调至原机要求的电压值后其他各组输出电压便能自动达到原机的要求，因此可以满足本机(25英寸，+B为150V)的使用条件，还有一些功率余量。

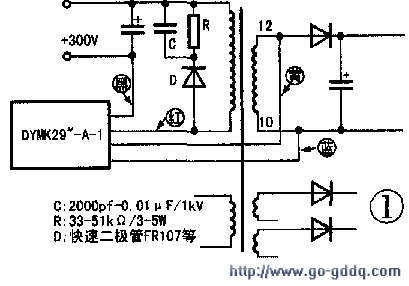

　　改造参照模块所附接线图(见图1)和使用说明进行。1．保留原机电路中+300V整流滤波及以前的元件，其后所有热地侧元件全部拆除。

　　2．把模块固定在原散热片上。模块与散热片之间涂上导热硅脂．模块的调节孔必须向上。以便调整输出电压。

　　3．按图1标示把各种颜色的导线接至对应的位置，即黑线接地；红线接原模块①脚(内部开关管c极)焊点；蓝线接开关变压器⑩脚(即冷地)；黄线接开关变压器12脚，即+B整流之前。

　　4、接开关管反峰吸收回路元件C、R、D。本机实际使用数值分别为2200pF／2kV(用原机C913)、51kΩ／3W、FR107。

　　接线后检查开关电源各组电压输出端对地无短路故障后通电，+B输出约120V。调模块顶部螺丝钉(内部应是一支多圈电位器)，使+B升高到150V，整机工作正常。

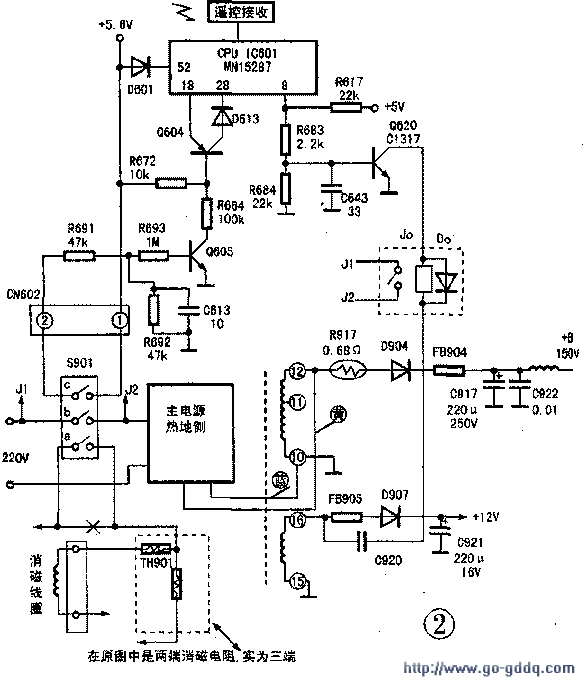

　　改造中没有选用有待机功能的模块，因为本机在以前的修理中已把待机改成了交流关机(见图2)。改交流关机时已拆除了待机转换管Q902(2SA1668)等元件，此次改造IC902(TCP621)，TC903(SE140)等已失去作用，也摘除。新增加的元件是继电器Jo及续流二极管Do(1N4005)。Jo为彩电中常用的待机(关机)用12V继电器，线圈电阻300Ω左右．触点电流5～10A。

　　总之，整个改造中，冷地侧必须拆除的元件是D905、Q902、Q903、R924、R926、IC902、IC903，可拆可不拆的有C918、R922、R923、R931、D906、R918、R919、R920、R921。此外。还必须拆掉电源开关中的自锁勾，使之变成按钮型，即按下时触点接通。松开后触点随即断开。

　　继电器Jo用热熔胶固定在电源开关后面的塑料架或主电路板上，引脚向上。二极管Do直接焊在Jo的引脚上，然后按电路图接好4根导线。

　　由于Jo为单触点继电器，所以只需一组电源开关。通常另一组要被短接。笔者将这组不用的开关从原电路中脱开。用来控制消磁电路(见图2)。具体方法是把三端消磁电阻的中间头的印刷电路切断(若是二：端消磁电阻则切断任意一端)，然后从断点两端各引出一根导线接至空出的电源开关即可。

　　电路改造后，可以按下机上电源开关实现交流关机．但关机瞬间屏幕上可能会出现彩色花纹，这是消磁电路重新工作一下的结果。并无害处。当然也可以用遥控器待机键实现交流关机，这样，屏幕上不会出现彩色花纹。
