经检查几次烧毁场效应开关管7518(STR6N60FI)，集成电路7520(MC446039)也拆焊过，其他小元件也有不少拆焊或短缺。在这种情况下，如果按原电路修复。势必要全面检查电路，大量更换元件，费时费力，所以决定用电源模块进行改造。

　　本机原开关电源的几个特点使得改造非常方便：

　　(1)为他激式间接取样的开关电源。

　　(2)待机时行振荡供电被切断而开关电源工作形式不变，仅振荡频率从40kHz降为20kHz以降低待机功耗。

　　(3)除电源自身的保护电路外，其他保护电路均不作用于开关电源的热地侧。

　　改造时购来的是华宝DYMK29"-B-2型开关电源模块，与A-1型不同。此模块为嵌铝散热底板，且增加了2根导线，其绿色导线中包有一支高阻值电阻．应为启动之用；另一根灰色导线为待机控制用。本机改造中不需要。故而悬空。

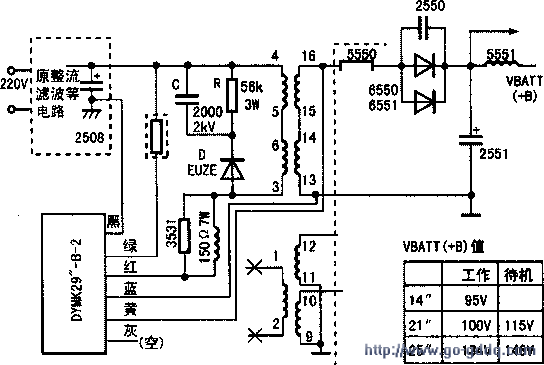

　　改造后的电路如图。为了简化操作。此次改造时只是把无用的元件同有用的元件之间的电路断开而不一一拆下。按图接线后，+B接假负载通电，电源工作正常，+B调至134V。排除其他电路故障后，整机工作正常。    改造后的开关电源虽然是从+B方面取样，但由于是在整流之前．不能直接代表+B的直流电压值。因为当+B的负载不同时．电路的滤波因数不同，整流后的直流电压与整流前的交流电压不是固定的比例关系。从这个角度讲，改造后的开关电源仍是间接取样的，这就是待机(负载变轻)时+B升高的原因。

　　与一般彩电不同，本机行推动管7440(BF422)在待机时是饱和导通的，这样其供电的降压电阻3441(5.6kΩ／3W)等于直接接在+B上，虽然耗些电，但也起到了减小+B上升幅度的作用。

　　总之，本机的待机方式不是很理想的，应该建议少用，最好不用待机功能。

　　需要强调的是，本机改造中必须保留原电路中场效应开关管漏极串接的RL回路(3531和5516)。笔者最初的改造方案中未接此RL，结果图像出现略偏蓝和略偏绿的交替闪烁。周期为1～2秒。灰色或黑白画面时最为明显。开始以为主板电路存在故障。久查未果。恰巧另一台相似机型的飞利浦彩电在用开关电源模块改造后也出现同样故障现象，这才想到是由于开关电源振荡频率与行频不同而引起的干扰。在采取了以下措施之后，问题得到解决：

　　(1)把电源模块移至散热片外侧，以期散热片能起到屏蔽作用。

　　(2)恢复原电路中开关管漏极串接的3531和5516并尽量缩短电源模块的引线，以减少辐射干扰。

　　(3)接至+B绕组的黄、蓝色导线绞合在一起后再接至开关变压器的16、13脚，以减少电磁干扰(这种处理方法在电子管收音机和设备的灯丝供电线路中是必须做的)，因为这两根导线间有峰峰值达数百伏的脉冲电压。
