先科AEP-815B型DVD机通电后,显示屏不亮,各按键均不起作用
来源:本站整理  作者:佚名  2010-05-10 12:09:11

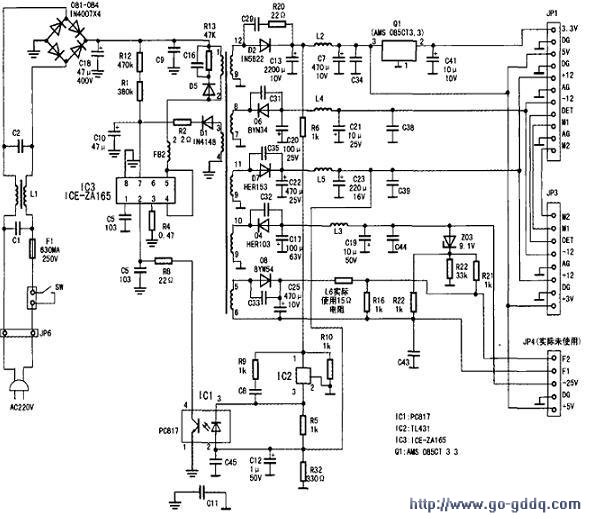

  打开机盖,目测检查未发现烧焦或炸裂的元器件。用万用表对电路中的主要元器件进行在路电阻检测,仍未发现故障点。通电,测排插JPl、JP3、JP4上各电压值(如图所示),发现+12V、-12v、+5V等电压均正常,但是+3.3V电压却过低(只有约1.6v)。怀疑+3.3V电压的负载电路有故障,遂将排插JPl拔下,再用万用表测其电压值,发现+3.3V电压仍偏低(只有2.56v左右),说明+3.3V电压的电路有故障。此时,用万用表测Ql(AMS  085CT3.3)的③脚为正常的+5V电压,说明+3.3V电压偏低系Q1损坏所致。关机,将Q1更换后试机,故障排除。(说明:若Q1损坏后购不到该元件,可以用两只1N540X型二极管串联后,接在原Q1的③②脚代替Q1使用。但要注意二极管的极性。)
