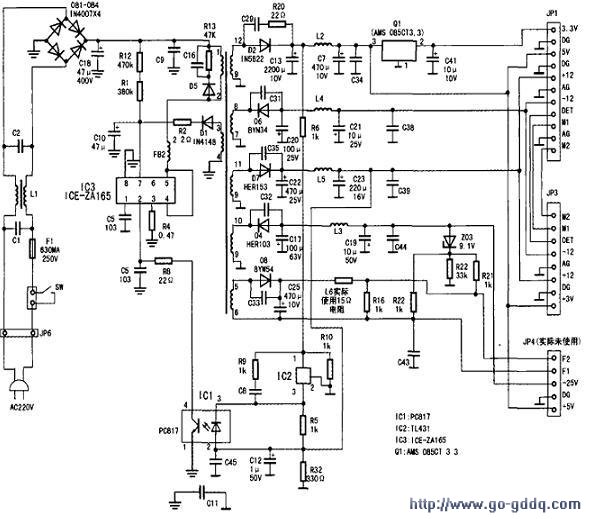

先科AEP-815B型DVD机电源电路采用新型的单片开关电源集成电路ICE-ZA165(该集成电路内置场效应开关管和各种完整的保护电路)，使得该电源电路简单、输入电压适应范围宽、输出电压稳定可靠。查阅相关资料，并对照先科AFE一815B型DVD机的电源实物．绘制出如图所示的电路图，供广大的维修同行参考。

　　开关电源工作原理

　　1．电源输入部分

    该电源电路中的Cl、L1、C2构成了一个共模滤波器，其作用是：抵制电网上来的电磁干扰，同时还对开关电源电路本身工作时产生的电磁干扰有抵制作用，以保证电网不受污染。DBl-DB4和C18组成了常见的桥式整流、滤波电路，将输入的220V交流电压转换为+300V左右的直流电压，供开关电源电路使用。

　　2．开关变压器电路的工作原理

    220V交流电压通过电源开关SW控制和保险管F1，进入共模滤波器和桥式整流滤波电路后，得到+300V左右的直流电压，该电压分为两路：一路通过开关变压器Tl的①②绕组和电感FB2加至Ic3(ICE-ZAl65)的④脚和⑤脚：另一路通过启动电阻R1、R12降压、电容C10滤波后，得到+9V左右的启动电压并送至Ic3的⑦脚，为Ic3内部控制电路提供启动电源。这时Ic3内部的启动电路及振荡电路得电后进入工作状态，产生的振荡信号经过IC3内部的驱动电路后，驱动IC3内部的场效应开关管工作在开关状态，开关变压器Tl的①②绕组中便有电流流过。根据电磁感应原理，开关变压器T1的③④绕组也会产生一个感应电动势，该电动势经过D1整流、R2限流、C10滤波后，得到+9V左右的直流电压并加到IC3的⑦脚。为IC3内部电路提供工作所需的电源电压，使电源电路能正常、稳定地工作。同时，开关变压器T1次级的绕组也分别感应出相应的感应电动势。

　　3．稳压电路

    该机的稳压电路采用了精密型可调基准三端稳压集成电路IC2(TL431)与光电耦合器ICl(PC817)配合使用，使得该机电源输出的电压更稳定，整机工作更加安全、可靠。当由于某种原因引起输出电压升高时，+5v、+12V电压也会随之升高。这时，IC2②脚电位上升，③脚电位下降，光电耦合器Icl②脚的电压会随着升高。这就使得流过IC2③②脚的电流增加，光电耦合器ICl内部的发光二极管发光增强，内部光敏三极管c—e极的内阻变小，光电耦合器Icl④脚的电压降低，IC3②脚的电压也随之降低，从而控制IC3内部振荡器输出的振荡脉冲减少，场效应开关管导通的时间缩短，使开关变压器次级输出的电压下降，起到稳压的作用。如果输出电压降低，则控制原理与上述情况相反。

　　4．保护电路

    R13、D5、C16构成了尖峰吸收回路，主要用于消除开关变压器的漏感产生的尖峰电压，以保护集成电路IC3不被损坏；R4起过流保护作用。

　　5．电源输出电路

    该电源电路的开关变压器次级共输出5组电源电压。其中开关变压器Tl⑨、12绕组上产生的感应电动势，经D2整流、c13、L2、C7、C34滤波后产生的+5V电压分为二路输出：一路直接送至JPl、JP3、JP4插排座，为主板及其他电路提供工作电源；另一路输出至Q1(AMS 085CT3.3)的③脚，并从其②脚输出稳定的+3．3V电压，送至JPl插排座，为主板的解码电路提供工作电源。

　　T1⑧⑦绕组上产生的感应电动势经D6整流、C20、L4、c2l、C38滤波后，得到-12V电压，并送至JPl、JP3插排座。

　　T1 11、⑨绕组上产生的感应电动势经D7整流、C22、L5、C23、C39滤波后，得到+12V电源并送至JPl、JP3插排座。

　　Tl ⑩、9绕组产生的感应电动势经D4整流、c17、L3、c19、C44滤波后，得到-25V电源并送至JP4插排座。

　　T1⑤⑥绕组产生的感应电动势经D8整流、C25、L6滤波后产生的F1和F2电源也送至JP4插排座(该机型的-25V、Fl、F2电源实际上并未使用)。
