观察电源保险丝完好.测开关电源无输出端电压.C809上有280V电压。
开关电源无输出电压,一般可分为以下几种情况:
(1)负载有短路;
(2)电源没有起振;
(3)电源保护电路动作。首先,断开开关电源的所有负载,在主电源的输出端接上100W的灯泡作为假负载,如果此时电源输出正常。则说明负载有短路。如果接上假负载后仍然没有电压输出,则说明电源没有起振或开关电源本身的保护电路动作。

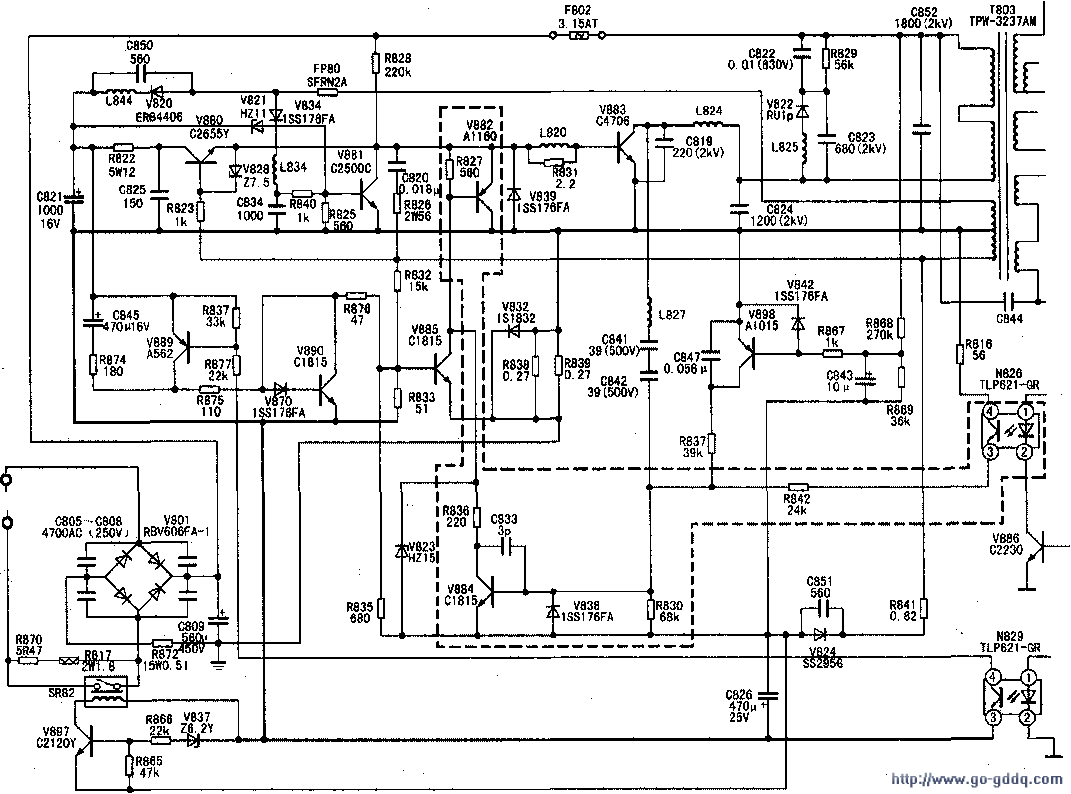

首先检查起动电阻R828和正反馈元件R826、C820(如图所示),若有损坏则更换之。若这几个元件正常。则按如下方法分析检查:我们注意到V881和V882这两个管子.它们的集电极和发射极分别接在开关管V883的基极和发射极上.如果这两个管子击穿或饱和导通.那么V883将截止.开关电源也就无输出电压。所以应该首先检查V881和V882是否击穿.若击穿则更换。
若V881和V882没有击穿.则可能是由于某种原因使得它们饱和导通了。在进一步检查以前,先断开电视机的行输出级和伴音功放级负载(只须拔下X838和X839两个排插即可,别忘了将电源板上的接地点连起来),在主电源的输出端(即C827两端)接一个100W灯泡作为假负载,这时可以先断开V881,若主电源有正常电压输出,则检查V821和V834;若仍然没有电压输出,说明故障是由于V882饱和引起的。
V882受V884和V885两只管子控制.可先检查V885这一路。按先后分别断开V885、V890、和V899。只要哪级断开后电压恢复正常,故障范围就缩小到该级以前.也就不难查出损坏元件了。如果断开V885后仍无输出电压。则检查V823是否击穿.如果V823正常,则检查V884、V899、N826.是否击穿。这里要注意的是.V884和N826是不能随便断开的,因为这样会引起开关电源失去控制,开机时间稍长就会造成电压大幅度上升而使开关管损坏。
