金星C6478彩电无光无声
来源:本站整理  作者:佚名  2010-05-10 12:10:52

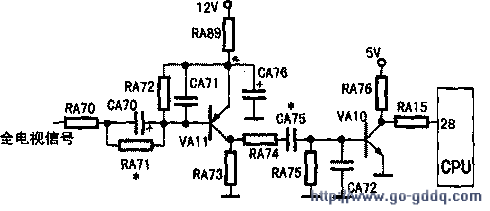

  检修故障现象为无光无声(如图所示),首先要检查电源及行输出部分。看到显像管灯丝亮,高压正常,继而测量CPU(NA01)的53、55两个总线电压输出脚电压均为0V。

  采用总线控制的电视机,这两根总线中任何一根出问题,则整个电视机便处于瘫痪。由于C6478有许多集成块需要由总线来控制,这些集成块的两个总线输入脚是并联的,因此只要有一块集成块有问题,则整个总线便不正常。检修这种故障时,只能分别断开各个集成块的总线输入脚,哪块集成块的总线输入脚断开后总线恢复正常,则故障就在相应的集成块部位。

  此例检修时,当断开NG07(TA8776)的28、29脚后总线恢复正常,故怀疑NG07坏。更换NG07后无效,再查NG07 15脚无12V电压,最后查出是NG07 15脚至12V电源的印刷板隐裂,连好后故障排除。

  东芝“火箭炮”系列彩电用总线控制的集成块.若由于某种原因得不到供电电压,则其总线输入脚的电压就会降到0V。因此,以后若再修到该系列机型此类故障时,不妨先查一下各集成块的供电电压。
