金星C6430型彩电不论哪个波段都发生跑台现象,毫无规律
来源:本站整理  作者:佚名  2011-04-25 17:26:11

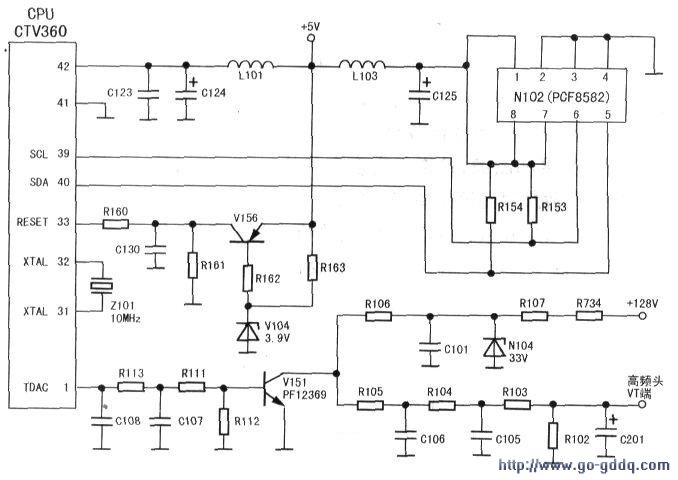

  此机接收一个台的节目,监测高频调谐器(简称高频头)VT端电压,一连几个小时都稳定,也不跑台。因金星彩电虚焊故障较常见,且跑台故障一般不危及显像管等器件,于是轻敲线路板,果然VT端电压有波动。跑台故障出现。顺着线路(见图)仔细检查,从CPU(1)脚到高频头VT端。并无虚焊之处。为了保险起见,用断锯条把所有可能虚焊的元器件引脚刮干净,再重焊一遍,尤其是+32V形成电路,以为故障排除了,可反复敲击线路板。故障又重现。难道是高频头不良?用10kΩ可调电阻从+12v处引入一个合适的电压送到高频头VT端,这次不跑台了,证明高频头是好的。

  恢复原电路,经测调谐电压放大管V151集电极电压在跑台时确实有波动,把v151换新,无效。CPU(1)脚电压在发生跑台故障时有毫伏级的波动。用数字万用表不易观察到。查CPU(1)脚到V151基极的阻容元件都正常,代换C107和C108无效,难道是CPU工作异常?该机CPU采用飞利浦公司的CTV360系统,须满足以下条件才能正常工作:1.+5V供电正常;2.复位电路工作正常;3.晶振电路工作正常;4.IIC总线工作正常;5.键控电路不漏电。

  工作时,CPU(42)脚供电电压为4.9V,(33)脚复位端电压为4.8V,(39)、(40)脚为4.4V左右,均正常。而该机跑台时并无屏显,可排除按键漏电。怀疑Z101(10MHz)不良。换新后故障依旧。由于敲击线路板时故障易出现,所以把故障原因锁定在虚焊上。仔细检查实现前4个条件的外围电路,发现C124引脚四周有细小的裂纹。将C124重新焊好后,故障彻底排除。

  后来,又检修了数台该机芯彩电(如金星(26411、C6425、C7421等),都是由于c124虚焊或铜箔间有裂纹,使+5v电源中交流纹波大,造成CPU工作紊乱。甚至出现死机,有的还伴随出现奇异字符,但跑台现象却只此一例。看来C124处的问题应该是该机芯的通病吧。
