福日HFC-29S16机型开机一会儿保护
来源:本站整理  作者:佚名  2010-05-10 12:10:30



  观察分析S4机芯的保护电路有两种:一种是通过可控硅Q742实现;另一种是通过Q953导通来实现。

  可控硅Q742保护时,光电耦合器I902的①脚电压接近于零,I902①②脚间的电流减小,造成1901(STR-S6709)⑦脚电流减小,从而使+B电压上升。+B电压的上升也使D903、C909整流滤波后形成的1901⑨脚电压成比例上升。正常工作时⑨脚电压为8.4V,当该脚电压上升到11V时,内部保护电路启动工作,使开关电源进入锁定状态而停止工作。此时,1901⑨脚的波形在4.9~8V之间上下变化,如图右所示。

    只有⑨脚电压下降到3.3V以下才能解除锁定状态,一般只有将电源开关关掉后才能解除。可控硅保护电路原理与其他机芯类似,在此不作深入分析。Q953的保护原理是:Q953导通时,I902②脚电压接近于零,I902①②脚电流增大,造成I901(STR-S6709)⑦脚电流增大,电压下降,+B及其他绕组的电压输出均下降。输出电压的降低可以避免电路的进一步损坏。这时电源并未停振,而是处在间歇振荡状态,+B电压在20~40V之间。不同的情况下引起的Q953导通及+B电压有所不同,这一点应特别注意。此时I901⑨脚电压约6.5V。

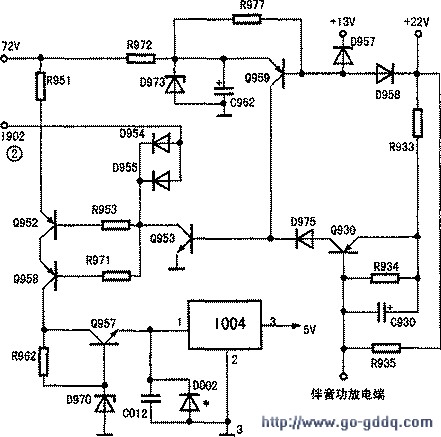

  引起Q953导通的原因大致有如下几种(参阅图左)。

  (1)伴音电源22V的过流保护:当伴音功放出现过流时,R935两端的电压升高。待Q930的eb极电压超过0.7V时,Q930导通,Q953随之导通,I902②脚电压为零,输出电压均下降,从而保护了电路。典型情况是:当Q930的ce击穿时,测+B电压约23V,1901⑨脚电压在7V左右摆动。


(2)+13V、+22V电源短路保护:+72V电压通过R972和D973在Q959的e极形成一个5V的基准电压。当13V或22V电压出现短路时,Q959的e极电压大于基极电压,Q959导通,Q953随之导通,输出电压下降,从而保护了电路。典型情况是:当Q959的ce击穿时,测+B电压约24V,1901⑨脚电压在6.8V左右摆动。

  (3)+5V电源短路保护:当+5V电源输出短路时,Q957饱和导通,Q953会因此导通,输出电压下降,从而保护了电路。典型情况是:当Q957的ce击穿时,测+B电压约一40V,I901⑨脚电压约6.5V,摆动较小。

  S4机芯开关电源故障检修的难点在于:在等待状态时,因为Q956截止,Q953导通,形成一个由D952、C955整流滤波得到的电压来保证的+5V供电电路,此时+B输出约35V。而+13V、+22V、+5V等电源电路出现短路时,也会使Q953导通,+B下降至20~40V。这一点要细芯地加以区分:等待状态时,电源指示灯亮,+B为35V,I901⑨脚电压6.3V稳定:电源电路短路保护时,电源指示灯不亮,+B电压、I901⑨脚电压均有不同程度的摆动。

  保护时,测+B电压约40V,初步分析是+5V电源短路保护(根据+B值推断)。未保护时再测Q957e极电压只有4.7V(正常应为5.2V)。为了确认是Q957这一路引起保护,断开Q930、Q959后开机观察,过一会儿仍然保护。用替换法依次更换Q957、D002、I004等,发现是D002性能不良所致。

  这是一个较典型的故障现象,D002完全击穿时,一开机就保护。经深入实验分析:正常时,Q957的发射极电流为12mA,由于D002性能不良,电流逐渐增大,超过50mA时,Q957饱和导通,引起Q953导通,+B下降。

  正常工作时,Q930截止,Q959截止,Q957导通,因此可以断开Q930、Q959而不影响正常开机。也正因为如此,Q957饱和导通保护比起Q930、Q959饱和导通保护,+B电压更高一些,这一点可以在故障分析时借鉴。

  检修时,可以将Q957(2SC1213)改用性能更好的2SD882,应急情况下也可以去掉D002。有的维修人员经检查发现Q957发射极电压偏低,但没有找出故障元件,而将Q957基极的5V稳压管D970改用6V稳压管,使Q957发射极电压升高,这样暂时排除了故障,但不能根除。
