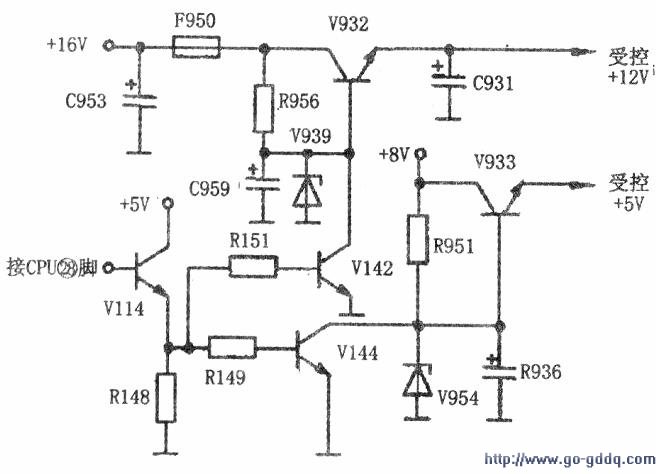

测量开关电源各输出端电压均正常，说明开关电源工作正常，按动遥控器的“待机”键，测量CPU的(28)脚在高、低电压之间转换。说明遥控器及CPU电路均工作正常，故怀疑故障发生在待机控制电路（见下图）。该机型的待机控制电路与其他彩电的待机控制电路有所不同，是靠关断+12 V及+5 V电压的输出来实现待机控制的。由图3分析，正常开机时，CPU@脚输出低电压，使V114截止，使V142、V144均截止。
　　
　　V142截止后，V932正常工作，控制+12 V电压输出。
　　
　　V144截止后，使V933正常工作，V933的e极又控制+5 V电压输出。待机时，CPU(28)脚输出高电压，使V114导通，使V142、Vl44均导通。V142导通后，V932的b极失去偏置电压而截止，切断受控+12 V电压的输出电路。同时V144导通后，使V933也截止，切断受控+5 V电压的输出电路，从而达到待机控制目的。
　　
　　当测量受控+5 V电压及主板上受控12 V电压时，均有电压。通常情况下，受控+12 V及受控+5 V电路同时发生故障的可能性较小，因此很可能是两者的公共电路发生故障。故检查两者的公共电路元件V114、R148，发现V114的b、e极（发射结）开路，由于V114的b、e极开路，使得e极一直为低电位，使受控+12 V及受控+5 V的三极管V932、V933均一直工作于放大状态，导致不能遥控关机。更换V114后，遥控关机功能恢复正常，故障排除。
