观察分析屡烧厚膜块1901对许多维修人员是一个难点。

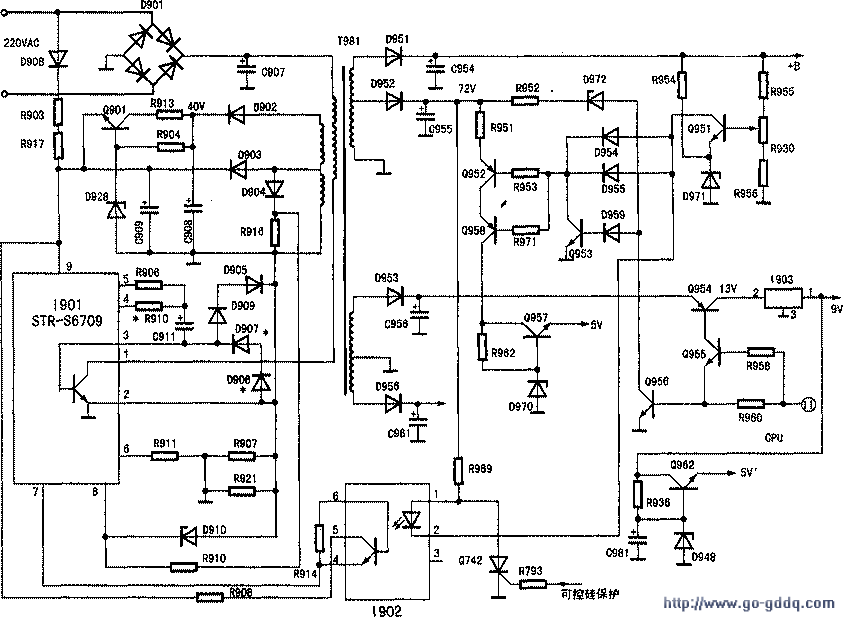

　　对电源工作原理不甚理解的人更无从下手。图是电源电路原理图。S4机心由STR-S6709构成他激式开关电源，开关管与开关电源变压器不参与振荡。在STR-S6709内部专门设计一个独立的受稳压环路控制的振荡器，产生PWM(调宽)方波，放大后去控制开关管的导通与截止。在他激式开关电源中，当负载击穿短路时，开关变压器送给负载的电流大增，开关变压器上感应电压降低，但这并不影响I901内部的振荡器正常振荡，从而引起开关管过流烧毁。从电路原理分析，烧毁电源厚膜集成电路(内含开关电源管)的原因有如下几种：

    (1)待机供电三极管0901击穿，使D902整流得到的约40V电压直接加到I901⑨脚，于是I901击穿。

　　(2)I901④脚和⑤脚外接元件C911、R906、R910开路性损坏，使集成电路内部的开关管激励不足，功耗增加而烧毁。

　　(3)负载短路(如伴音功放集成电路击穿、场输出集成电路击穿等)造成开关管电流过流而烧毁大功率开关管。S4机心的负载短路时，会导致Q953导通，输出电压下降，防止电路进一步损坏。但是STR-S6709的过流取样电阻采用R907与R921并联，这两个电阻阻值太小(0.15Ω和1Ω)，过流保护效果差，当0953来不及导通保护时，有可能损坏I901。

　　(4)行输出级过流保护时，可控硅Q742导通，光电耦合器I902(TLP631)的①脚通过Q742接地，使光耦失去作用，开关稳压电源开环工作，造成开关管导通期变宽，开关变压器输出电压升高，经D903整流．C909滤波，使厚膜集成电路1901⑨脚由正常8.4V上升到11V，厚膜集成电路内发生过压保护，开关电源停止工作。上述保护电路虽然在理论上能说通，但集成电路内部的保护依赖于⑨脚电压的升高，常常会出现保护失控而烧毁电源厚膜集成电路。

　　按上述分析，逐一检查有关电路，发现1901④脚外接电阻R910开路。更换一只同阻值的电阻(0.68Ω／1W)后，再换上新的STR-86709和保险丝F901(3.15A)，开机正常。

　　需要特别指出的是，有的屡烧电源厚膜块不是一开机就烧，而是开机一段时间后才烧。这是由于零件变质(如电阻阻值增大，电容容量下降)所致，检修更加困难。电容C911不良而屡烧I901的维修实例也很多。C911接在I901③④脚之间，向1901内部的电源开关管提供反向泄放电流，使开关管的截止过程加快。如其性能不良，将使开关管热损耗增加而损坏I901。损坏的C911，其性能不良是高频响应速度不够，静态测量很难发现故障，业余维修时只能将其替换。
