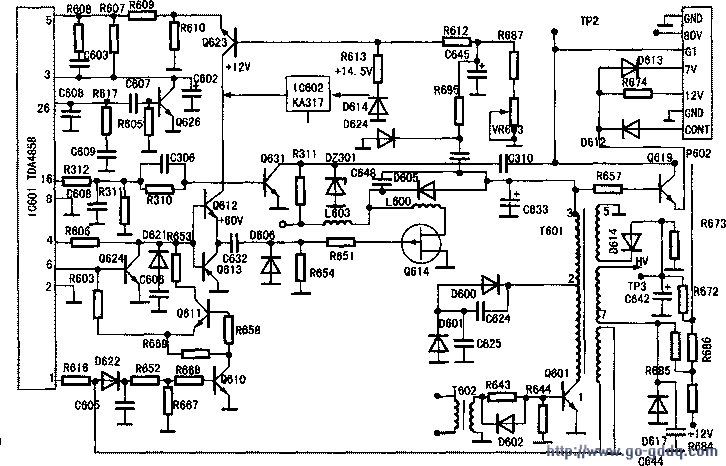

观察分析黑屏故障与供电有关，必须对一次及二次电源电路摸底，定位产生故障的区域（如图所示）。

　　1．打开后盖，细看元件及电路板．发现从开关变压器T501次级④脚经D508整流，C527滤波输出60V电压端到L603输入端的印刷敷铜电路烧断。两侧约1cm宽已烧黑、烧黄。用小刀挖掉已完全烧焦的印刷板。将烧断铜箔用绝缘耐高温导线分别接通。

　　2．脱开L603，供电端与地并接40W灯泡。开机，一次供电电源正常。在线测行输出管Q601各极正反向阻值均为0Ω，拆下确认已击穿，换上同型号C5207A。焊下灯泡，在L603中串一电流表，开机启动后，有高压建立的“嚓”声，出现场幅大、行幅小的画面。利用面板上的功能键调整也无济于事，测C633两端开机瞬间二次电压值不变。

　　3、拆下Q614检测已开路损坏。用IRF60替代后开机，电流值达800～900mA，并马上直升到3、4安培。迅速关机。怀疑二次电源电路中存在着隐患。检查发现没有封装的L603电感线圈匝问有许多小颗粒溢出，象绝缘老化分泌出来的东西。于是，从正常的机器上拆下L603替换．联机启动。果然机器恢复正常。

　　4．故障就是L603惹的祸。为验证L603失效会引发连烧Q614、Q610的原因。首先从正常机上取下L603，用QBG--3B高频Q表测试电感量。当测试频率为252kHz挡。调节最大电感量0．9mH。故障机上的L603电感值为零。证明已失感。此电感不易买到．可以自己绕制：取原工字型磁心架，用0．5mm漆包线绕100匝，测电感量0．9mH达标，把新绕制的电感焊上，在不同模式下已正常运行三个多月。

　　小结：L603是一只储能电感。在二次电源电路中．由L603、L600、Q614等构成回路．它对行输出变压器T601初级绕组输入B+电压起着举足轻重的决定性作用。当Q614在导通状态时．一次电源电路输出的6ov与回路电流在L603上产生左正、右负的电动势；当Q614载止时，因为L603中的电流不能突变，所以L603通过自感产生左负、右正的脉冲，与60V电压叠加后经D605整流、C633滤波，输出各种模式所需的B+电压。在不同的行频下．为T601③脚提供不同的电压，实现多频扫描。当L603失感．二次开关电路输出电压无法实现。
