这台VCD机有时工作一直正常;不正常时,随着激光头的聚焦动作,面板显示也随着一暗一亮的。

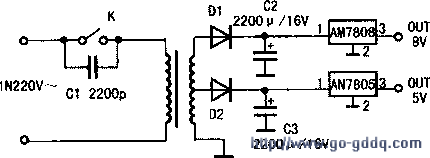

该机电源电路如图所示。测量时发现8V、5V供电电压均人幅下降,由经验可知电源电路有故障。分别更换AM7808、AM7805后故障不变。测量有关二极管和滤波电容未见有损坏。
更换变压器也未能排除故障。测量电源开关,发现有1~10kΩ不固定电阻,原来是开关内部触点氧化接触不良,更换开关后故障排除。
由于开关的损坏,变压器的初级电路中相当于串入了电阻降压电路,使变压器得不到正常的220V电压而无法正常工作。
