更换高压包后光栅、图像已经基本正常，但因高压包质疑不理想，高压低。导致了行幅偏大，屏幕左上角的电视台标志有小半截溢出屏外，故调整行相位电位器RP702(50kΩ)使图像右移。不料再开机后出现行幅窄、光栅暗现象。且中间有垂直白带，图像水平方向折叠，好像是行激励不足。

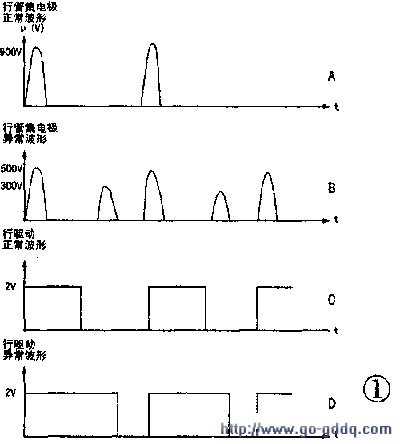

    但摸行管却不发烧，测行电流仅200mA左右。围绕行推动、行振荡、行输出电路进行了广泛的检查，都没有发现问题。更换高压包也无效。改用示波器检查．发现行管集电极波形由正常的图1A变成了图1B，追踪检测TDA4501 26脚行驱动输出波形。由正常的图IC变成了圈ID。从图ID中可看出，负脉冲变得很窄，对应于行管的导通期缩短。这将使行管在扫描左半段末尾时该提前导通而没有导通，在右半段开始期却仍然截止，因此又造成一个“逆程”，出现幅度较小的脉冲。行管导通期缩短直接导致高压降低→光栅暗，偏转电流减小→行幅窄。同时造成图像折叠。

　　通过分析波形．说明这种奇特的行幅窄现象的故障内因在于TDA4501。想到曾经调整过行中心位置，试把RP702调整到原来位置(中心位置)后再开机，故障果然不再出现。有意调整RP702进行反复试验，结果证明当RPT02严重偏向+12V一端，即TDA4501的28脚外加电压上升到某点时，开机后就出现行幅窄、光栅暗的现象，此时28脚电压由正常2.8V上升到4V左右。

　　而当RP702中点偏向接地端时。仅仅造成图像左移。
