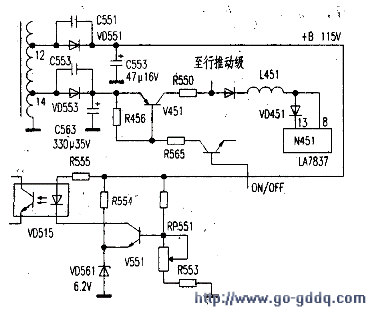

该机采用三洋A3机芯，其“开/待”机控制是由CPU输出高、低电平控制三极管V451的导通或截止，来接通或断开行推动级、场输出级的供电来进行的（见附图）。测v451e极电压为正常的24V，而R550（0.47Ω）的左端电压为24V，右端电压为0V，观察R550表面有爆裂现象，将其更换后开机，发现R550迅速发热冒烟，立即关机防止故障进一步扩大。分析认为V451除了给行推动级供电之外，还为场输出电路N451（LA7837）供电，怀疑N451有短路、过流的现象。测N451⑧、@脚供电端对地电阻值，其中⑧脚对地正反向电阻值均为0Ω，将N45I更换，为安全起见，先断开其⑧、13脚的供电，再接通电源，随着电源启动声，发现开关电源二次侧整流滤波电路处有放电打火现象，关机细查，原来+B整流二极管VD551一端的焊锡已经开裂，管脚与焊盘之间有一圈烧黑的裂纹。将其拆下，用小刀刮干净其管脚上的氧化物后重新装回，仔细检查又发现其他几处也有不同程度的脱焊现象，一一补焊后接通机器电源，测+B（115V）电压、25V场供电电压均稳定，恢复N451的供电，荧光屏上出现了满屏光栅，接收电视信号，试机几小时也一切正常后，交付用户使用，已二月多故障不再出现。

　　小结：该机开关电源采用A3/A6电源，其稳压采用直接取样稳压方式，即+B（115V）电压经三极管V551（C1815）取样放大之后，控制光电耦合器VD515的导通程度，最终使开关管V513的导通时间与+B电压高低成反比关系，从而达到稳定输出电压的目的。由于VD551的一脚接触不良，当其断开的瞬间，+B电压很低或为OV，稳压取样、耦合电路因失去工作电压而截止，V513导通时间失去控制，此时+B电压可达190V以上（假设VD551正常），场输出电路V451的25V供电可达40V以上，瞬间将其击穿，从而导致了屡损场输出块的故障。
