三洋CTP-6921GS彩电,图像暗淡,调节亮度电位器不起作用
来源:本站整理  作者:佚名  2010-05-12 12:57:18



     用MF-47型万用表测显像管尾板③、⑦、⑨脚三个阴极电压分别为135V、136V、136V,灯丝交流电压为5V,基本正常。怀疑显像管老化,拔下显像管尾板。用细导线在行输出变压器磁心上绕三圈后,接在显像管④、⑤脚上,为其提供灯丝电压。开机后用MF-47型表R×1k挡负表笔接显像管加速极⑥脚,正表笔分别接蓝、红、绿三个阴极(③、⑦、⑨脚),测得阻值分别为8.2kΩ、7.5kΩ、12kΩ,可判定显像管阴极发射电子能力尚可。

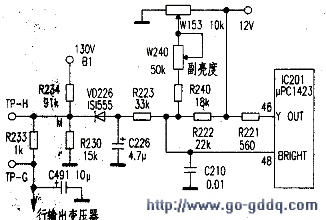

  亮度异常故障一般在显像管及尾板上,或在亮度通道及自动亮度控制电路(ABL电路),如图所示。在调节亮度电位器W153的同时,监测IC20116脚亮度控制端电压基本不变,亮度和副亮度电位器阻值均正常。测自动亮度控制二极管VD226正极电位高于负极,说明D226导通,ABL电路已经启动。断开VD226,亮度恢复正常,说明是ABL电路出了故障。ABL回路为:显像管阳极→阴极→地→R230→R233→行输出变压器形成回路,检测C226、C491正常,仔细查看,发现R234已经发黑,实测其阻值由91kΩ变为420kΩ,用一只91kΩ/1W电阻更换后一切恢复正常。
