该机采用A3电源收看中用户在同一多用插板上插上电炉。电视机冒烟烧坏。

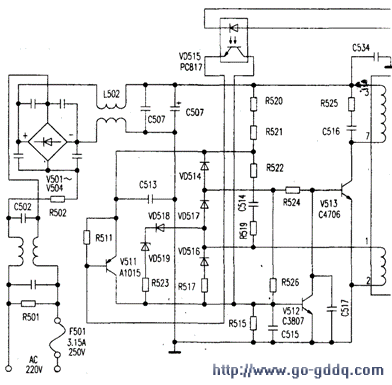

　　开盖检查发现电源保险管发黑，附图中，两个互感滤波器1502、L503烧坏，限流电阻R502（3.9Ω/5W）烧坏。周围电路板已炭化，300V端滤波电容C507（100μF/400V）脱皮，开关管V513击穿，其他未见异常。

　　将上述损坏件更换后，为防止意外在进线中串联200W灯泡降压，R502暂用1Ω/1W电阻代替保险，试机正常，但半小时后R502又烧坏。

　　看来此电源工作仍然不稳定，存在突然的过流现象，而检查又无其他元件损坏。分析认为，本故障是由于该机的设计特点造成的：当市电电压正常时，该机整机电流仅250mA，用户插上电炉后，交流电压大幅降低，此时开关电源仍能稳压，但是开关管导通时间增长，经过R502的电流超过500mA，此时L502、L503、R502等开始发热，而且开关管截止瞬间也要承受较高的反峰电压。假如电炉出现接触不良短暂断开，市电电压瞬间上跳，C507上的电压上升很快。但是由于电源取样电路接在+B端。有一个大容量滤波电容C561（220μF），因此稳压环路反应缓慢，丹关管导通时间仍然较长，电流更大，在其c极产生的高反压会将开关管击穿，引起已经发热的元件连锁烧坏。而C507脱皮是由于R502近距离烘烤造成的。

　　认真分析后，笔者把开关管V513e极和地线之间的铜箔划断，串人一只0.27Ω—0.5Ω/1W的电阻限制开关管的电流（我用废万用表内绕线电阻剪一段代替），试机正常！目前已经使用半年未见异常。
