长虹2126FB彩电，光栅行幅宽，场幅基本正常。仔细观察屏幕，图像很亮，用遥控器将亮度及对比度调至最小，图像仍较亮，但伴音正常。
　　
　　长虹2126FB属于长虹CN-9机芯，其小信号处理由单片集成电路N201(TB1231N)完成；遥控部分CPU由长虹专用集成电路NO01(CHT0807)组成。
　　
　　初步判断，仅行幅宽的故障范围应为行输出电路。
　　
　　于是，重点检查行偏转线圈所在支路，未发现异常。由于S校正电容容量变化也会引起行幅的变化，故替换S校正电容，无效。
　　

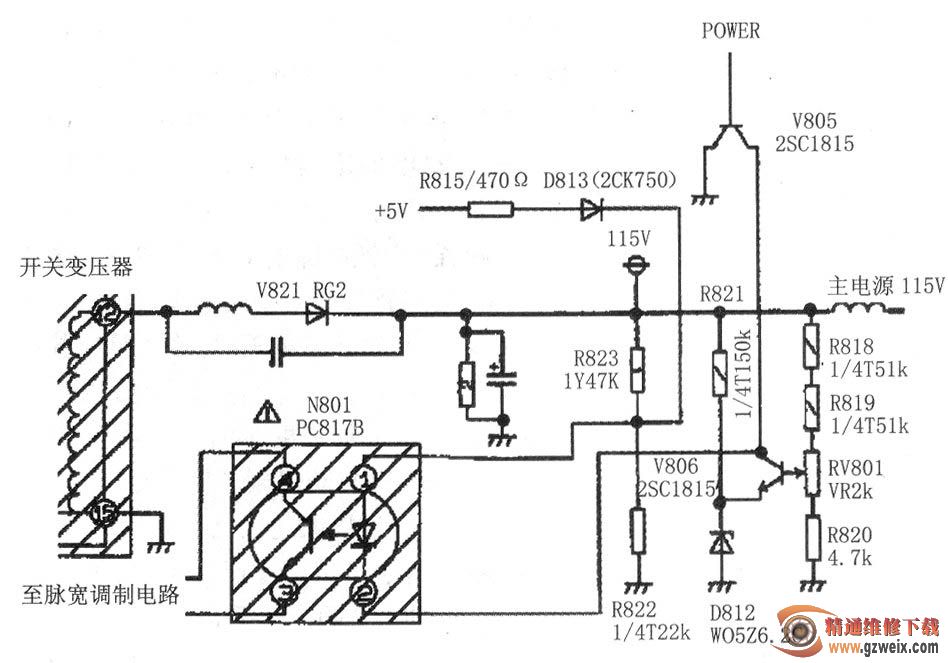

　　按正常思路，检查主电源电压。一量主电源电压竟达180V，视放电压为255V（正常时这两个电压应分别为115V和190V），这电压太高了！于是将行输出电路暂时放下，将目光集中在电源电路上。长虹2126FB彩电，电源采用A3开关电源。根据故障现象判断，开关电源的起动、振荡环节基本正常，故障范围应位于稳压环路，相关电路如下图所示。
　　
　　虽然A3开关电源允许空载，但由于电源电压太高，故检修采用“假负载”法：断开向行输出供电的保险电阻R505(1Q/2W)接上100W灯泡作为假负载，再断开开关电源的其他各路输出以防止过高的电压击穿滤波电容器。首先，用数字万用表测量稳压环路中的取样放大管V806(2SC1815)各极电压，集电极和发射极的电压均为3.3V，基极电压为3.7V，显然V806已经失去了控制作用。怀疑V806击穿损坏，但取下测量仍正常，在不装V806的情况下，检测稳压二极管D812(W0526.2C)正常。检查取样电阻R818(51kΩ)、R819(51kΩ)、R820(4.7kΩ)和RV801(2kΩ)也没有发现异常。由于电视机能够遥控开／关机，故光电耦合器N801(PC817B)以及脉宽调制电路也应该正常。这就纳闷了，既然这部分电路中的元件都没有问题，那么故障点在什么地方呢？于是另换一只C1815型新管代换V806，故障依旧。测量光电耦合器N801的①脚及②脚电压分别为4.2V和3.3V，N801的①脚电压由电阻R823(47kΩ)和电阻R822(22kΩ)分压而得，难道是由于电阻变值引起的故障？但检查结果表明，R823和R822正常。N801①脚的低电压究竟是什么原因造成的呢？只好将目光转向隔离二极管D813(2CK750)，果断拆下D813检查．发现其正、反向电阻相同，终于找到故障了！用一只1N4148二极管代换之，开机主电源恢复正常，为115V。由于D813的击穿，在开机状态下失去隔离作用，使N801①脚的电压被拉至很低，反映到稳压电路，使各路电源电压升高。
　　
　　但恢复各路电源开机后，光栅行幅仍很大，且光栅较暗，将亮度和对比度开至最大后略有改善，但光栅仍较暗。测量190V视放电压仅为165V，偏低。电话询问机主，该机初始故障是：图像暗、行幅宽，带病工作一段时间后，图像变得很亮，并且机内有“叭叭”的声音，这才送修。由此看来，这台电视机有两个故障点。测量R505两端的电压，为0.22V，折合成行电流为0.22A（比正常的54cm/21英寸彩色电视机的行电流偏低）。
　　
　　这说明行幅宽的故障主要是由于高压低引起的。由于上述原因使电源负载减轻，行电流下降。“试验法”调节逆程电容C504(1500pF)和C505(7200pF)。当取下C504，保持C505不变时，视放电压升为170V;C505减至5400pF时，视放电压升为175V，不敢再减小逆程电容了。因为在正常情况下，如果其他电路没有故障的话，逆程电容不应该有这么大的调整量的。
　　
　　恢复C504及c505，用示波器观察行输出管集电极波形，发现其频率、正程时间和逆程时间均正常，幅度却只有700Vp-p，测量行输出管基极、行推动管集电极波形正常，这说明行推动电路及其前级电路正常。由于行偏转线圈所在的支路已经检查过了，最后判断是行输出变压器不良。更换之，光栅恢复正常。
