开盖，检查各路电源电压都正常，各路电源滤波电容亦无炸裂现象，决定先排除声音小的故障。查伴音集成块TDA2611A各脚电压均正常，用万用表Rxl挡从(7)脚注入信号有很大的干扰声，(7)脚电阻R602一端有声，另一端无声。

　　用镊子短接R602，声音明显增大，但失真严重。查R602阻值正常（见上图 )，声音失真。怀疑伴音块有故障，但更换后故障依旧。对外围电容电阻进行地毯式搜索，仍未发现故障元件，因此只能先放下伴音故障问题查色度电路故障。查色度处理块TB1238（46）脚亮色电源端电压正常，查有关色度脚未发现故障元件，代换TB1238．故障无改变。

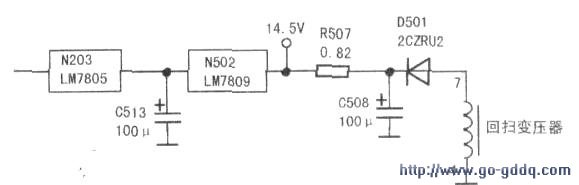

　　询问得知，两种故障是同时发生的，分析伴音元件和彩色元件同时发生故障的几率很低。查阅图纸，发现电源与彩色和声音均有关联，伴音静音脚外电路有两只用于静音的三极管，其14.5V供电是从行输出变压器取得的，而色度电路也是从14.5V经稳压块N502( LM7809)，N203( LM7805)稳压后取得的（见下图），于是决定查此电路电压。用万用表测量电压均正常。会不会是此电压滤波不良呢？遂将一只lO0OμF/25V电容并接于c508，声音明显加大，失真消失，彩色木纹也同时消失，故障排除。

　　此例故障明显是两单元电路供用的电源电路中的滤波电容容量降低引起的干扰。要说明的是电源滤波电容变质不一定都会引起输出电压下降。
