该机透视和摄影分别用两个X线管来完成。但两管共用同一组灯丝加热电路，通过高压发生器内高压交换闸交换；床下管透视时灯丝亮度正常，说明稳压电源和小焦点灯丝变压器（XJB1）工作正常。立柱管摄影时灯丝不亮，说明故障系大、小焦点灯丝加热初级或次级电路接触不良或断路所致。

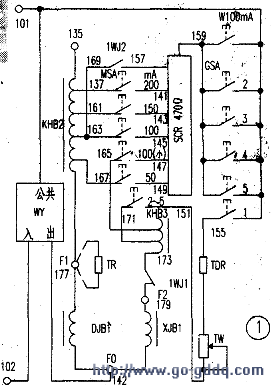

　　检修时首先在机器负荷状态下，测量大焦点灯丝变压器（DJB1）和小焦点灯丝变压器（XJB1）两端（即F1与F0和F2与F0两端）交流电压是否在135V～150V之间。若电压为零，说明故障在灯丝加热初级电路（如附图）。可依次检查毫安调节电阻SCR，159连线，空间电荷抵偿变压器KHB2、KHB3次级是否断路，和技术选择按钮GSA、小焦点100mA挡按钮是否接触不良。若电压大于正常值（接近220V），说明故障在灯丝加热次级电路。

　　对灯丝加热次级电路检查，须先关机，拔下立柱管头端阴极高压电缆后再开机。先按下大焦点任一毫安挡，测量插头上公用插脚与大焦点插脚之间有无电压。有电压说明是插头与插座接触不良或大焦点灯丝断路；无电压则是高压交换闸大焦点触点接触不良或连接线断路；再按下小焦点100mA挡，测量插头上公用插脚与小焦点插脚之间是否有电压。若有，说明插头与插座接触不良或小焦点灯丝断路；若无，则是高压交换闸小焦点触点接触不良或连接线断路。
