NC100 C形臂X射线机曝光按钮后,曝光指示灯不亮,透视、摄影无×射线产生
来源:本站整理  作者:佚名  2011-12-17 06:56:20



  NC100射线机按压电源开关后,有继电器的吸合声.面板指示灯显示正常,调节kV值均有变化.按压曝光按钮后,曝光指示灯不亮,透视、摄影均无×射线产生。

  栓查各单元电路保险丝正常,无断路现象。市电输入电压正常,测量电路供电电压+15V、-15V、+24V、+5v也都正常。

  即各控制电路及信号处理电路的工作电压也正常,且kV值可以预置。由于本机系高频X射线机型,出现无X射线故障,主要对主电源电路、功率控制电路,高频逆变器电路及球管(X射线产生电路)进行检查。

  分析本机高压电路采用高频逆变器电路,该逆变器电路主要由主逆变回路、控制电路、高频电路、检测电路及接口电路等组成。逆变器高压输出后,直接输入球管内的高压变压器、高压整流器和X射线管产生X射线。

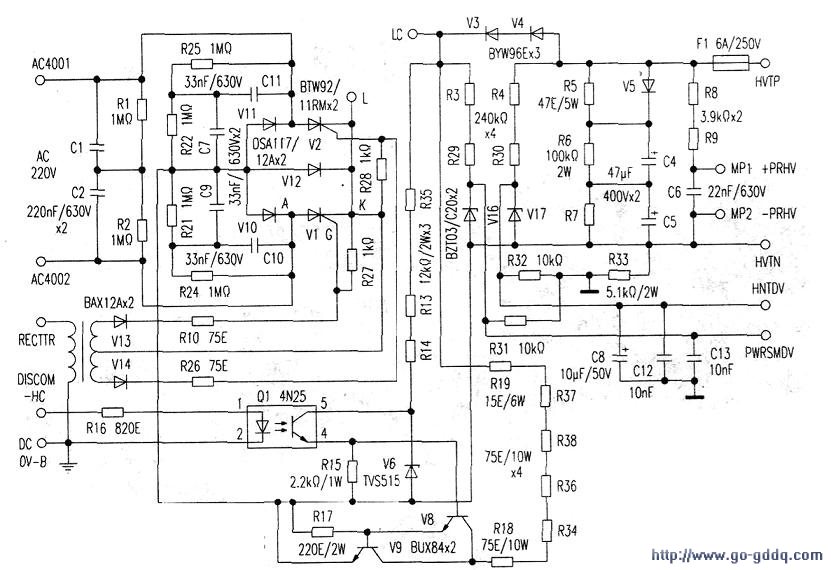

  对高频逆变器电路中的控制电路、检测电路、接口电路进行检测均无异常。测量高频逆变器电路的输入端无电压变化,按下曝光按钮后仍无电压输入。至此,判断故障出现在主电源电路与输入逆变器电路之间的控制电路或电源电路上。结合故障现象分析,认为故障可能出在主电源的电路板上,此电路扳在整机标示为MP6板。附图为MP6主电源板的电路原理图,根据电路原理图分析,对MP6电路板上的元件进行检测,发现R36电阻的阻值为无穷大,再测量R37、R38、、R34、R18各电阻,阻值均偏离75Ω的正常值。

  更换R36后,再对偏离正常值5%以上的其他电阻进行更换。更换后还要对+PRH和-PRH进行检测,开机后该电压应在140V左右:按kV+键,显示lOOkV时,该电压应在310V左右;摄影lOOkV显示时,按下摄影键,此电压应在330V左右。如果偏差较大时就需要进行调整,偏差不大即可投入工作。此时按压透视按钮或摄影按钮,曝光指示灯亮,有X射线产生,至此不曝光故障修复。
