厦华TS2580型彩电开机,声音正常,但图像忽大忽小
来源:本站整理  作者:佚名  2010-05-21 10:40:08

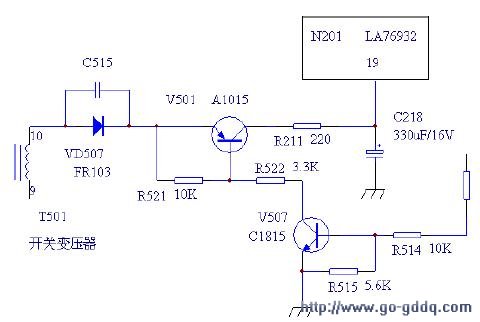

  观察开机图象行场收缩,时间久后自动关机。测B+132V稳定,测加速级400V会抖动,灯丝电压也随着变化,怀疑行扫描电路有故障,测行推动管V301(C2383)基极电压偏高而且会抖动,为了保护行管不会因行频太低而烧坏,先断开B+,使行电路不工作,再测行振荡电路各点电压,发现单片电路N201(LA76932)的第19脚行供电电压偏低还不稳定(见图),测量行供电稳压三极管V501(A1015)的发射极电压正常,试换V501(A1015)和C218(16/330UF)后故障依旧,吸空单片电路N201(LA76932)的19脚后电压就正常,于是更换单片电路N201(LA76932),故障依旧,怀疑行供电稳压三极管V501(A1015))带负载后工作状态不对,V501(A1015)的工作状态受V507(C1815)控制,测V507(C1815)各脚电压都正常,试更换V507(C1815)后,通电试机,测单片电路N201(LA76932)的第19脚行供电电压已经正常,接入行电路,给电视机送上信号,图像声音均正常,故障排除。
