一台厦华TS2580彩电，图像中间有闪电状条纹，如图1所示，且高压包发出咬咬声，伴音中也有干扰杂音，但遥控、健控正常。

    分析检修：仔细观察图像，行幅、场幅均正常，这说明电源输出电压基本正常，行、场扫描电路也已工作；图像有彩色，说明小信号处理部分正常，且行逆程及沙堡脉冲正常；伴音中有干扰，这说明干扰源较强。该机所用超级芯片型号是LA76932，测得其19脚行、场扫描供电电压为9V、11脚RGB信号电路供电电压为8V、35脚CPU供电为5V、⑧脚中频电路供电为5V、55脚视频、色度电路供电为4.8V，均正常。

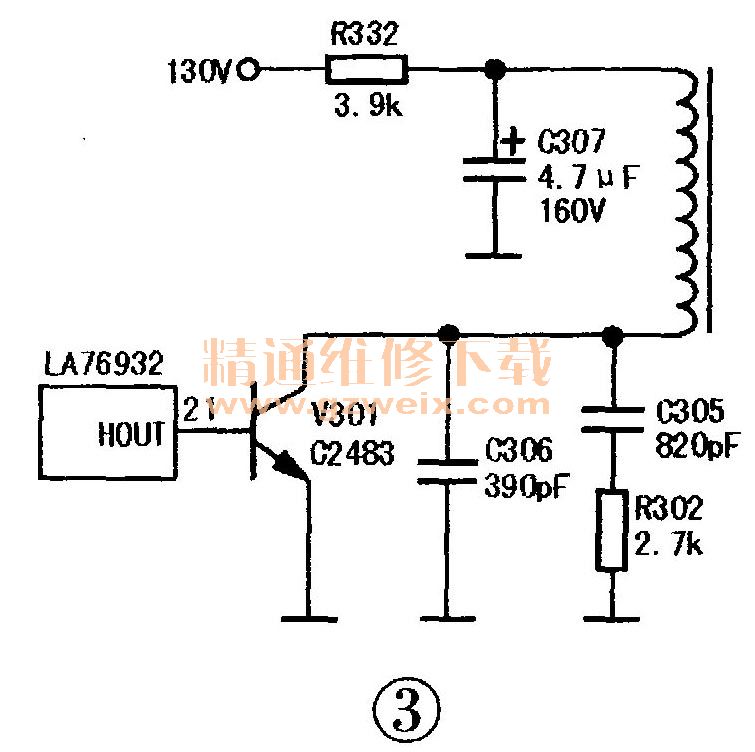

    以前遇过高压包内部绕组和磁芯打火（外面看不出打火点）干扰图像和伴音的实例。结合本机高压包内有吱吱声这一现象，初步判断高压包内部打火。网购同型号（BSC30-1927A）高压包换上后开机，故障依旧。至此，排除高压包的问题，转向检查开关电源各组输出电压的滤波电容，均正常，接下来检查行扫描电路。为了区分行脉冲畸变部位，先短路行反馈脉冲，使超级芯片处于开环状态，开机后用示波器测得LA76932的21脚波形是标准的矩形波，这说明超级芯片输出的行脉冲正常。随后测得行推动管c极波形如图2所示，明显不正常，怀疑行推动滤波电容C307变质，换新无效。拆下行推动管V301（C2483 ）检查，正常。再安装行推动管时，发现旁边一只小电容C305的一个引脚有锈迹，检查发现该引脚已断路，重新焊好该电容引脚后开机，图像正常。相关电路如图3所示。



    为什么C305开路会使行推动管c极波形畸变呢？因为行推动变压器是一只电感元件，经过行推动管放大后的矩形脉冲在通过变压器时会产生许多谐波，C306负责滤除高频谐波，C305和R302组成一个阻尼回路，平滑行推动脉冲，以吸收过高的尖峰脉冲。加之，该机行推动电路采用130V（B＋）供电，c极脉冲幅度很大，则C305开路后干扰脉冲也很大，当时离故障机有2米远的正常机屏幕也有干扰条。如果行推动电路采用低压供电，估计干扰没有这么强烈。在故障排除后，测得行推动管c极正常波形如图4所示。

    当较高电压的脉冲通过较大电感量的电感时，会产生很高的尖脉冲以及大量谐波，行输出变压器就是因为这个特点产生高压的。如果高压包质量不好或阻尼二极管（这里的阻尼二极管实际起续流作用）变质，会产生振铃现象（波形发生衰减振荡），这时在图像左边有深浅不一的竖干扰条。场脉冲通过场偏转线圈时也会产生尖脉冲和振荡，所以场偏转线圈两端接有阻容吸收回路和阻尼电阻，如图5所示，如果这些元件出问题，屏幕上部会出现干扰条。在开关电源的初级电路中，常说的尖峰吸收元件实际也是起阻尼作用，若变质或失效，极易烧坏开关管。

    在大多数情况下，希望电感的品质因数Q值越高越好，但有时希望适当的降低Q值以展宽频带，如在老彩电中，若中周内部电容变质跑台，此时可在中周内部线圈两端并联一只100Ω电阻，以降低Q值，从而改善故障现象。
