观察AV通道、TV通道图像均偏白，故障范围应该在解码部分、视放部分及ABL部分电路，同时软件问题也会引起这种故障。

　　首先检测视放初级的（图18中A点）电压12V、视放末级的210V电压均正常，调加速级电压时，图像的亮暗变化正常，同时测得ABL电压也同时在1.8V-14.2V之间变化（调加速级时图亮与暗时的电压），说明ABL部分电路也正常。

　　思路转向解码电路。检测变频板供电正常，测行场小信号处理及R、G、B处理电路N800（TB1306FG）的6脚DIG3.3V、第17脚DBF9V、第33脚TBXT9V、第46脚TBXT5V的供电均正常，N800（TB1306FG）第34脚、36脚、38脚输出的R、G、B电压为2.5V左右，也正常。怀疑软件及变频板、N800（TB1306FG）有故障，一一代换，故障依旧。

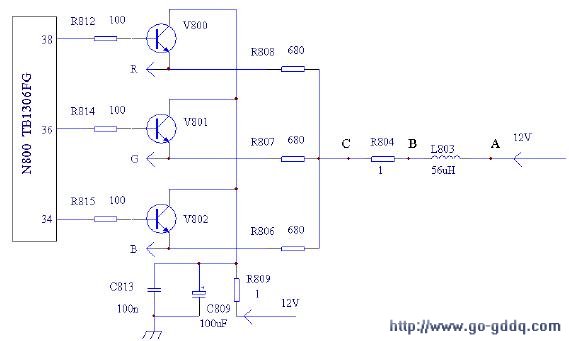

　　迷茫之际，参考电路图后发现视放电路的初级放大电路中有这么一个电路（如图），再次测量，发现R804（1欧姆）图B点处有电压，而另一端C点处无电压，用万用表欧姆档测量后发现该电阻开路，将其更换，故障排除。

　　小结：因在最初测量视放供电时没将供电测到最终点，造成维修难度加大。但C点电压对R、G、B3点电压并无较大影响（比正常值低0.15V），因此希望各位同事引此为例，对供电电压的测量应以终点而不是中点为尽头。
