根据故障现象判别以下三个方面存在问题
    （1）、开关电源电路工作异常；
    （2）、开关变压器负载过重或不良；
    （3）、行场扫描电路工作异常：

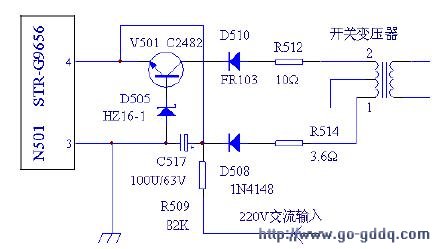

　　首先测量B+电压134V，开关变压器各支路电压基本正常，串入示波器测开关电源次级各输出电压的纹波干扰较多，考虑到变压器有“吱吱”声，断开行供电接入60W灯泡，开关变压器“吱吱”照旧，先代换开关变压器，故障依旧，对开关电源电路仔细分析认为，开关电源正常工作时，开关变压器的①脚、②脚绕组输出电压通过V501（C2482）与D505（Hz16-1）构成的一个电子稳压电路，作为N501（STR-G9656）第4脚的工作电源，对N501（STR-G9656）第4脚周围详细检查（见图），发现R514（3.6Ω）电阻已变为3KΩ，R514（3.6Ω）变质后，N501（STR-G9656）的4脚供电偏低，工作异常，使开关电源工作在弱电流状态，接上负载后引起带载能力变差而产生“吱吱”叫声和横线干扰。
