WMZK-01型温度指示控制仪接通电源后,电热装置却不能通电工作
来源:本站整理  作者:佚名  2010-05-28 09:53:03

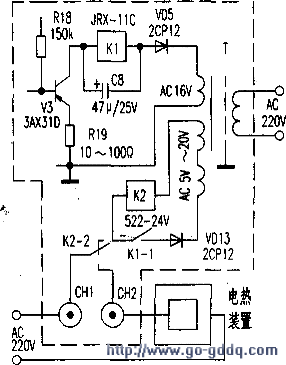

  这是一种较常见的故障,附图中虚线框内电路为该仪器的控温执行电路。据故障现象可知,此时继电器K2没有动作(吸合),从图中可看到K2的动作受继电器K1控制,即只有当K1得电动作后K2才能得电吸合。现K2未吸合,电热装置串接在K2的动合触点中,就无法通电工作。检查K2的线圈完好,二极管VD13正常,这就表明问题出在电源变压器T的次级绕组(16V)与K1、二极管VD5、电阻R19和三极管V3所组成的串联供电回路中,只要回路中任一元件出现断路电路就不能工作。先检测K1的线圈完好但其两端电压为零,再检查该回路中的其他各元件。本例是V05或V3出现开路损坏而导致K1的线圈两端无电压,不能吸合而引起上述故障。更换损坏的元件后,仪器恢复正常工作。
