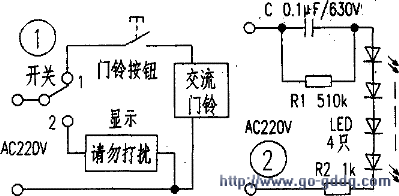

一般酒店“请勿打扰”电路接线图如图1，“请勿打扰”指示器如图2，印板图见图3。图1中转换开关装在床头柜面板上，门铃装在床头柜内或房间某部位，门铃按钮和“请勿打扰”指示器装在门外墙壁上。

　　当客人进入房间后，正常情况下电源经转换开关触点l进入门铃按钮，门铃按钮按下时门铃得电发声。

　　当客人设定免打扰时，将开关转向触点2，切断门铃电源，门外按钮上方的红色“请勿打扰”显示器发光，提示来人和服务员，客人正在休息，此时即使按门铃按钮门铃也不会发声，起到免打扰的作用。

　　该电路原理很简单，交流220V电压经阻容降压，电阻限流点亮由发光二极管串联起来的显示器（或是红色环氧树脂封装的长方体）。常见故障是发光指示器不亮或暗淡，维修方法是拆除后直接用四只高亮度发光管串联代替，再将原显示器边框套住发光管即可。
