打开机壳，测行管Q802c极对地电阻值为0Ω，拆下行管检测已击穿，在路测量其他元件未发现异常。因索尼机通常未附电路图，所以只能根据该机型的维修经验检修。

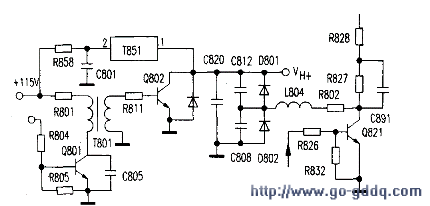

　　该机已使用近十年，用户反映在此之前常出现图像不稳、满屏横条纹，拍打外壳有时又能正常工作。据此分析行管击穿可能是行电路相关元件虚焊，因行激励不足造成的。将电源厚膜块IC601（STR-S6707）、场输出IC551（LA78301）、行输出变压器T851、行推动管QS01、行推动级变压器T801及晶振等一一补焊后并更换行管，测各关键点电压正常，工作半小时后关机触摸各大功率器件温升正常，但收看不久又突然呈三无，可见行管击穿的根源还未查出。对照实物测绘行管周围的电路如附图所示，在Q82l旁有“PINOUT”字样，可见Q821为枕行校正输出，细看其管脚与电路板间有细小裂纹，加锡补焊之，再将行逆程电容C820、C808、C812及D801、D802补焊，更换行管后试机，故障排除。
